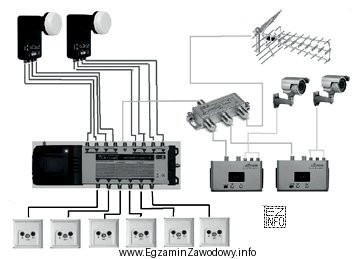

Jeżeli w gniazdach odbiorczych brakuje tylko sygnału z anteny naziemnej, a inne źródła sygnału w tej samej instalacji działają, to diagnostykę należy zawęzić do toru odpowiedzialnego za odbiór naziemny. W typowej instalacji zbiorczej tor naziemny zaczyna się od anteny (np. kierunkowej YAGI), a następnie sygnał jest przesyłany okablowaniem koncentrycznym do elementów rozdzielających/sumujących i dalej do gniazd.
Odpowiedź "Antena YAGI i okablowanie." jest zgodna z taką logiką: uszkodzenie anteny (mechaniczne, środowiskowe, niewłaściwe ustawienie) albo problem w kablu i złączach (przerwa żyły, zwarcie ekranu z żyłą, luźne złącze, korozja) może spowodować zanik sygnału dokładnie z jednego źródła. W praktyce okablowanie jest częstą przyczyną usterek, bo nawet niewielka wada złącza potrafi silnie wytłumić sygnał RF.
Pozostałe zestawy elementów są mniej trafne przy objawie "brak tylko naziemnej":
- "Konwerter i modulator." – konwerter (LNB) dotyczy zwykle toru satelitarnego, a modulator wprowadza sygnał z innego źródła do instalacji; ich awaria typowo wpływałaby na inne programy/źródła niż stricte antena naziemna.
- "Konwerter i multiswitch." – to para elementów charakterystyczna dla dystrybucji SAT (a multiswitch rozdziela sygnały z konwertera na wiele gniazd). Usterka w tym obszarze częściej objawia się problemami z odbiorem satelitarnym, nie wyłącznie naziemnym.
- "Sumator i modulator." – te elementy mogłyby wpływać na mieszanie/wnoszenie sygnałów w instalacji, ale sam brak wyłącznie toru naziemnego najprościej wyjaśnia się uszkodzeniem źródła sygnału (antena) lub drogi przesyłu (okablowanie). To są też elementy, które w pierwszej kolejności sprawdza się w diagnostyce.
Wskazówka egzaminacyjna: przy zadaniach "brak tylko X" zawsze narysuj w myślach tor X i wskaż elementy występujące tylko w tym torze oraz połączenia między nimi. To zwykle prowadzi do poprawnej odpowiedzi.
