Informacja w instrukcji: "Uważaj na gorące elementy. Urządzenie może się nagrzewać w czasie pracy. Nie dotykaj urządzenia w czasie gdy pracuje" opisuje przede wszystkim ryzyko oparzenia od gorącej powierzchni. W falownikach (szczególnie w trakcie obciążenia) nagrzewać się mogą m.in. radiator, obudowa w rejonie elementów mocy lub wnętrze szafy, dlatego użytkownik powinien zostać jednoznacznie ostrzeżony przed dotykiem.

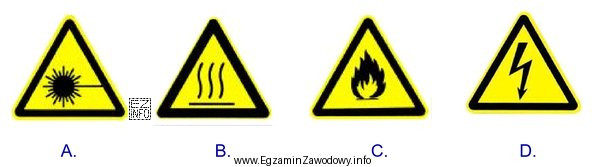

Właściwy jest więc znak ostrzegawczy odnoszący się do temperatury, czyli piktogram "gorąca powierzchnia" (typowo trójkątny znak ostrzegawczy z symbolem dłoni i fal ciepła). Taki znak nie zakazuje "w ogóle" dotykania, lecz ostrzega, że dotyk może być niebezpieczny z powodu wysokiej temperatury.
Dlaczego pozostałe typowe pomyłki są błędne?
- Znak porażenia prądem byłby adekwatny, gdyby opis mówił o niebezpieczeństwie napięcia lub elementach pod napięciem. Tutaj źródłem ryzyka jest nagrzewanie.
- Znak zakazu dotykania (sam zakaz) bez wskazania przyczyny jest mniej trafny, bo instrukcja wyjaśnia mechanizm zagrożenia (wysoka temperatura). W praktyce dla rozgrzanych powierzchni stosuje się ostrzeżenie o gorącej powierzchni.
- Znak nakazu (np. użycia rękawic) nie jest głównym komunikatem w cytacie. Tekst ostrzega o gorących elementach i zaleca nie dotykać w trakcie pracy, więc najpierw powinien pojawić się piktogram ostrzegający o zjawisku.
Wskazówka egzaminacyjna: najpierw podkreśl w treści, co jest źródłem zagrożenia (temperatura, prąd, ruchome części, chemikalia). Dopiero potem dobieraj znak. Tu kluczowe jest sformułowanie "gorące elementy / nagrzewać się".
