W instalacji jednofazowej przewody mają stałe funkcje:
- L – przewód fazowy (zasilający),
- N – przewód neutralny (powrotny dla obciążenia),
- PE – przewód ochronny (połączenie ochronne części przewodzących dostępnych).

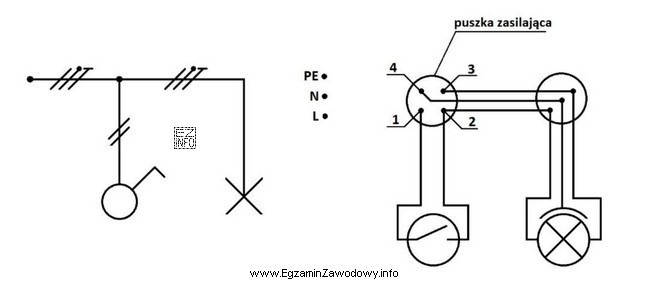

W tego typu zadaniu kluczowa jest umiejętność czytania schematu ideowego i przypisania numerowanych zacisków puszki do odpowiednich torów oznaczonych na rysunku. Jeśli na schemacie zacisk "1" jest przypisany do toru fazowego, zacisk "3" do toru neutralnego, a zacisk "4" do toru ochronnego (symbol ochronny/PE), to jedynym poprawnym mapowaniem zacisków sieci zasilającej jest:
L – 1, N – 3, PE – 4.
Pozostałe propozycje są błędne z typowych powodów:
- Warianty z zamianą N i PE prowadzą do niezgodności ze schematem oraz mogą powodować nieprawidłową pracę zabezpieczeń i ryzyko porażenia (PE nie jest przewodem roboczym).
- Wariant z podłączeniem L do innego zacisku niż przewidziany na schemacie oznacza zasilenie niewłaściwego toru, co może skutkować brakiem działania części obwodu lub nieprawidłową kolejnością elementów (np. rozłączania tylko N zamiast L).
- Warianty z "przesunięciem" numerów zacisków (np. L–2 zamiast L–1) wynikają zwykle z nieuwagi: numeracja zacisków w puszce nie musi być kolejna względem funkcji, dlatego trzeba ją odczytać z rysunku, a nie zgadywać.
Wskazówka egzaminacyjna: najpierw znajdź na schemacie symbol PE (ochronny) i przypisz jego numer zacisku, potem tor N, a na końcu L. Taka kolejność zmniejsza ryzyko pomyłek, bo PE na schematach jest zwykle oznaczony najbardziej jednoznacznie.
