W zadaniach o podłączeniu grzejnika kluczowe jest odczytanie z rysunku, skąd i w jaki sposób doprowadzone są przewody oraz jak rozmieszczone są króćce (przyłącza) grzejnika. Nazwy typów podłączeń odnoszą się do geometrii wpięcia grzejnika do instalacji centralnego ogrzewania, czyli do tego, gdzie znajdują się punkty zasilania i powrotu oraz jak przebiega połączenie na schemacie.

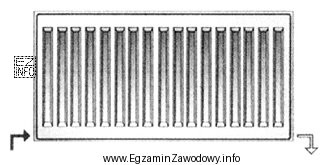

Odpowiedź "Siodłowy" jest właściwa, bo układ widoczny na rysunku odpowiada temu właśnie sposobowi przyłączenia. W praktyce, aby nie pomylić typów, warto zawsze przejść przez krótką checklistę:
- Najpierw zidentyfikuj, które przyłącze jest zasilaniem, a które powrotem (jeżeli rysunek to rozróżnia).
- Sprawdź, czy przyłącza są z tej samej strony czy z przeciwnych stron grzejnika.
- Oceń, czy przewody wychodzą z dołu, z boku, czy w układzie "na krzyż".
Odpowiedź "Boczny" jest nieprawidłowa, gdyż opisuje konfigurację, w której punkty wpięcia są rozpoznawane jako przyłącza boczne (inny układ króćców niż przedstawiony). To częsty wybór "z rozpędu", kiedy patrzy się wyłącznie na to, że grzejnik ma króćce po stronie, bez analizy dokładnego rozmieszczenia.
Odpowiedź "Krzyżowy" jest nieprawidłowa, ponieważ dotyczy układu, w którym zasilanie i powrót są prowadzone w konfiguracji krzyżowej (rozmieszczone w sposób "przekątny" względem grzejnika). Jeśli rysunek nie pokazuje takiego przejścia/rozmieszczenia, tej odpowiedzi nie należy wybierać.
Odpowiedź "Odpodłogowy" jest nieprawidłowa w tym zadaniu, bo odnosi się do innego sposobu wyprowadzenia i podłączenia przewodów (akcent na prowadzenie od strony podłogi lub inny zestaw przyłączeniowy) niż ten, który wynika z przedstawionego schematu.
Wskazówka egzaminacyjna: nie zgaduj po nazwie. Zawsze porównuj położenie przyłączy i układ zasilania/powrotu z typowymi schematami, których uczysz się na zajęciach i w materiałach producentów.
