KWALIFIKACJA ELM6 - CZERWIEC 2015 (test 2)



PYTANIE NR 15.
W jaki sposób, w zależności od wartości napięcia międzyfazowego sieci U i częstotliwości f, należy skojarzyć uzwojenie silnika przed podłączeniem go do sieci trójfazowej?

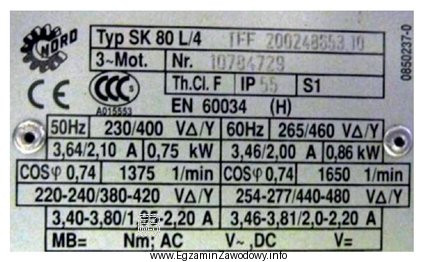

Zdjęcie przedstawia tabliczkę znamionową trójfazowego silnika elektrycznego marki NORD, oznaczonego jako Typ SK 80 L/4.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na tabliczce znamionowej zapis "U1/U2 Δ/Y" oznacza, że dla niższego napięcia stosuje się połączenie w trójkąt (Δ), a dla wyższego w gwiazdę (Y).
Dlatego przy 400 V i 50 Hz uzwojenia łączy się w Y, a przy 265 V i 60 Hz w Δ; pozostałe warianty zamieniają te zależności.

Pełne wyjaśnienie:

Dobór połączenia uzwojeń silnika trójfazowego wykonuje się na podstawie danych znamionowych. Kluczowy jest typowy zapis w formie dwóch napięć z oznaczeniami połączeń, np. "230/400 V Δ/Y" (dla 50 Hz) oraz "265/460 V Δ/Y" (dla 60 Hz). Odczyt jest następujący: niższe napięcie z pary odpowiada połączeniu Δ, a wyższe napięcie z pary odpowiada połączeniu Y.

Wynika to z relacji napięć w sieci trójfazowej. Przy połączeniu Y napięcie na pojedynczym uzwojeniu jest mniejsze i wynosi Uuzw = Umiędzyfaz/√3. Przy połączeniu Δ napięcie na uzwojeniu jest równe napięciu międzyfazowemu. Dlatego, aby uzwojenie pracowało z właściwym napięciem znamionowym, dla większego U sieci wybiera się Y, a dla mniejszego U – Δ.

Stąd poprawne skojarzenie to: dla U = 400 V, f = 50 Hz należy zastosować Y, a dla U = 265 V, f = 60 Hz należy zastosować Δ.

  • Wariant z "230 V, 50 Hz w Δ oraz 265 V, 60 Hz w Y" miesza dwa różne zakresy pracy i błędnie przypisuje 265 V do Y, mimo że 265 V jest napięciem "niższym" w parze 265/460 V.
  • Wariant z "400 V, 50 Hz w Δ" jest niebezpieczny, bo 400 V w Δ oznaczałoby zbyt duże napięcie na uzwojeniu.
  • Wariant z "460 V, 60 Hz w Δ" także jest błędny: 460 V jest napięciem "wyższym" w parze 265/460 V, więc wymaga połączenia Y, a nie Δ.

W praktyce mechatronik przed uruchomieniem sprawdza parametry sieci (U i f) oraz wykonuje odpowiednie mostkowanie w skrzynce zaciskowej. To ogranicza ryzyko przegrzania, zadziałania zabezpieczeń lub uszkodzenia izolacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać zapis "230/400 V Δ/Y" na tabliczce znamionowej silnika?
Oznacza to dwa dopuszczalne napięcia zasilania i odpowiadające im połączenia uzwojeń: dla niższego napięcia stosuje się Δ, a dla wyższego napięcia stosuje się Y. Czyli 230 V → Δ, 400 V → Y (dla danej częstotliwości).
Dlaczego przy wyższym napięciu sieci stosuje się połączenie w gwiazdę (Y)?
W połączeniu Y napięcie na jednym uzwojeniu jest mniejsze (U/√3) niż napięcie międzyfazowe. Dzięki temu uzwojenie nie jest "przewoltowane" przy wyższym napięciu sieci. To chroni izolację i ogranicza nadmierny prąd.
Co oznacza symbol Δ przy silniku trójfazowym?
Symbol Δ oznacza połączenie uzwojeń w trójkąt. W tej konfiguracji napięcie na uzwojeniu jest równe napięciu międzyfazowemu sieci. Zwykle stosuje się je dla niższego z dwóch napięć podanych na tabliczce.
Czy częstotliwość 50 Hz i 60 Hz zmienia sposób łączenia uzwojeń?
Tak, bo tabliczka znamionowa często podaje oddzielne pary napięć dla 50 Hz i 60 Hz. Zasada doboru jest taka sama (niższe U → Δ, wyższe U → Y), ale konkretne wartości napięć mogą się różnić między 50 Hz i 60 Hz.
Jakie połączenie wybrać dla 400 V i 50 Hz, gdy tabliczka ma 230/400 V Δ/Y?
Dla sieci 400 V, 50 Hz wybiera się Y, ponieważ 400 V jest wyższą wartością z pary 230/400 V. To zapewnia właściwe napięcie na uzwojeniu (400/√3) i bezpieczną pracę silnika.
Jakie połączenie wybrać dla 265 V i 60 Hz, gdy tabliczka ma 265/460 V Δ/Y?
Dla sieci 265 V, 60 Hz wybiera się Δ, ponieważ 265 V jest niższą wartością z pary 265/460 V. Połączenie w trójkąt podaje pełne napięcie międzyfazowe na uzwojenia, zgodnie z danymi znamionowymi.
Dlaczego nie wolno łączyć silnika 460 V/60 Hz w trójkąt (Δ)?
Przy 460 V w Δ uzwojenie dostałoby zbyt wysokie napięcie (równe 460 V), co może spowodować nadmierny prąd, przegrzewanie i uszkodzenie izolacji. Dla 460 V w układzie Δ/Y poprawne jest zwykle połączenie Y.
Jakie błędy najczęściej popełnia się przy doborze połączenia Y/Δ?
Najczęstsze pomyłki to: mylenie symbolu Δ z innymi znakami, dobór połączenia tylko po napięciu bez sprawdzenia częstotliwości, oraz odwracanie reguły (błędne przyjęcie, że wyższe U → Δ). Pomaga czytanie: "niższe U = Δ".
Gdzie fizycznie wykonuje się skojarzenie uzwojeń silnika przed uruchomieniem?
Skojarzenie wykonuje się w skrzynce zaciskowej silnika poprzez odpowiednie mostkowanie zacisków (listwa zaciskowa). Przed mostkowaniem trzeba odłączyć zasilanie, sprawdzić tabliczkę znamionową oraz zgodność U i f z siecią.
Jak przygotować się do zadań egzaminacyjnych z tabliczki znamionowej silnika?
Ćwicz odczyt: pary napięć, częstotliwość, symbole Δ/Y, prąd i moc. Naucz się zasady "niższe napięcie → Δ, wyższe → Y" oraz rozumienia U międzyfazowego vs napięcia na uzwojeniu. Rozwiązuj przykłady dla 50 Hz i 60 Hz osobno.
info

To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne

Źródła:

  • PN-EN 60034-1: Maszyny elektryczne wirujące — Część 1: Dane znamionowe i właściwości eksploatacyjne (aktualne wydanie PKN; tytuł normy jako podstawa interpretacji danych znamionowych).
  • IEC 60034-1: Rotating electrical machines — Part 1: Rating and performance (International Electrotechnical Commission; tytuł normy, zakres: oznaczenia i dane znamionowe maszyn wirujących).

Materiały:

  • Podręczniki z podstaw maszyn elektrycznych (silniki asynchroniczne, połączenia Y/Δ)
  • Instrukcje producentów silników dotyczące tabliczek znamionowych i mostkowania zacisków
  • Materiały dydaktyczne z elektrotechniki: sieć trójfazowa, napięcia fazowe i międzyfazowe
