KWALIFIKACJA MEP2 - CZERWIEC 2019

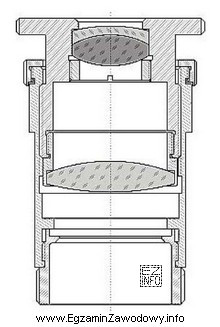

W okularach mikroskopowych soczewki muszą być ustalone osiowo i jednocześnie zabezpieczone przed przesunięciem wzdłuż osi optycznej. Typowym rozwiązaniem jest pierścień gwintowy (pierścień dociskowy), który po wkręceniu w oprawę wywiera kontrolowany docisk na pakiet soczewek i przekładek.

Odpowiedź "Pierścieniem gwintowym." jest poprawna, bo ten sposób mocowania:

• umożliwia demontaż i regulację bez niszczenia oprawy,
• zapewnia powtarzalny docisk i utrzymanie położenia soczewek,
• jest często spotykany w precyzyjnych oprawach, gdzie wymagane są czystość i możliwość serwisu.

Pozostałe odpowiedzi są niepoprawne w tym kontekście:

• "Pierścieniem sprężystym." dotyczy zwykle pierścieni segera lub podobnych zabezpieczeń. Takie pierścienie pełnią funkcję zatrzaskową w rowku i nie zawsze zapewniają precyzyjny, regulowany docisk jak pierścień gwintowy. Na rysunku szuka się wtedy rowka i charakterystycznego przekroju pierścienia sprężystego.
• "Płytkami sprężystymi." oznacza docisk realizowany przez sprężynujące blaszki. Stosuje się je, gdy potrzebna jest kompensacja tolerancji/rozszerzalności, ale na przekroju widać wówczas elementy płytkowe, a nie pierścień z cechami gwintu.
• "Metodą zawalcowywania." to sposób trwałego zamknięcia oprawy przez odkształcenie krawędzi (brak łatwego demontażu). W zadaniach rozpoznaje się go po "zagiętej" krawędzi oprawy, bez oddzielnego elementu dociskowego. Jeśli widać wyraźny element pierścieniowy przewidziany do wkręcania, zawalcowanie nie pasuje.

Wskazówka egzaminacyjna: przy rozpoznawaniu mocowania na rysunku najpierw ustal, czy element dociskowy jest oddzielną częścią (pierścień), czy fragmentem oprawy (zawalcowanie). Następnie sprawdź, czy występują cechy gwintu lub rowka pod element sprężysty.
