KWALIFIKACJA ELM4 - STYCZEŃ 2021

PYTANIE NR 34.
W jakiej kolejności należy wykonać wymienione w tabeli działania naprawcze mające na celu usunięcie usterek w systemie sterowania, w którym użyto sterownika PLC?

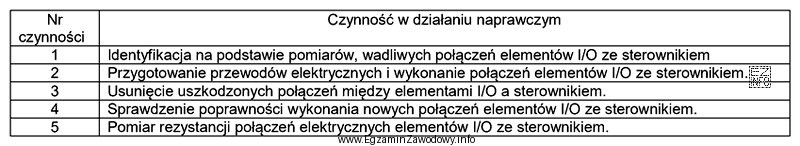

Ilustracja przedstawia tabelę związaną z egzaminem zawodowym dla technika automatyka, kwalifikacja EE18.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna sekwencja wynika z typowej metodyki usuwania usterek w układach z PLC: najpierw wykonuje się kroki warunkujące bezpieczną i sensowną diagnostykę, potem weryfikuje się podstawowe przyczyny (np. zasilanie/połączenia i sygnały I/O), a na końcu wykonuje test potwierdzający skuteczność naprawy.

Pełne wyjaśnienie:

W zadaniach o kolejność działań naprawczych w systemie sterowania z PLC kluczowa jest logika diagnostyczna: czynności układa się tak, aby najpierw zapewnić warunki do bezpiecznej pracy i zebrać wiarygodne informacje, a dopiero później wprowadzać zmiany w konfiguracji lub programie.

Poprawna odpowiedź (ciąg numerów) odpowiada sekwencji, w której:

  • na początku realizuje się działania wstępne, które minimalizują ryzyko i zapobiegają błędnym wnioskom (np. przygotowanie stanowiska, upewnienie się, że pomiary/obserwacje będą miarodajne),
  • następnie sprawdza się najbardziej podstawowe i najczęstsze źródła problemów w układach PLC, które dają objawy "usterki sterowania" mimo braku uszkodzenia programu (typowo: zasilanie, połączenia, sygnały wejściowe/wyjściowe, stan elementów wykonawczych),
  • kolejne kroki dotyczą działań bardziej "głębokich" (np. analiza logiki sterowania, parametrów, komunikacji – zależnie od tabeli), które wykonuje się dopiero wtedy, gdy proste przyczyny zostały wykluczone,
  • na końcu wykonuje się sprawdzenie efektu – test funkcjonalny lub obserwację sygnałów po naprawie, aby potwierdzić, że usterka rzeczywiście została usunięta i nie pojawiły się skutki uboczne.

Dlaczego pozostałe ciągi są błędne? Zwykle reprezentują one typowe pomyłki: zaczynanie od czynności programowych bez potwierdzenia warunków podstawowych, pomijanie kroku wstępnego (co zwiększa ryzyko i wydłuża diagnostykę), albo układanie działań "po numerach" zamiast według priorytetów technicznych. W praktyce serwisowej prowadzi to do niepotrzebnych przestojów oraz do wprowadzania zmian, które maskują objawy zamiast usuwać przyczynę.

Na egzaminie warto czytać tabelę jak procedurę: najpierw warunki, potem szybkie weryfikacje, następnie pogłębiona diagnostyka i na końcu test potwierdzający.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To uporządkowana sekwencja kroków, którą wykonuje się, aby znaleźć przyczynę usterki i ją usunąć. Kolejność ma ograniczać ryzyko, skracać czas postoju i zapobiegać "strzelaniu na oślep", np. zmianom w programie bez sprawdzenia zasilania i sygnałów.
Stosuj zasadę "od prostych do złożonych": najpierw bezpieczeństwo i warunki pracy, potem podstawy (zasilanie, okablowanie, I/O), a dopiero później konfiguracja, komunikacja i program. Na końcu zawsze wykonaj test potwierdzający, że usterka została usunięta.
Ponieważ wiele usterek ma przyczynę poza programem (zasilanie, czujniki, przerwy w obwodach, uszkodzone wyjścia, elementy wykonawcze). Zmiana programu bez diagnozy może ukryć objawy, wprowadzić nowe błędy i utrudnić powrót do stanu pierwotnego.
Porównaj stan sygnałów w rzeczywistości ze stanami widocznymi w diagnostyce PLC: diody I/O, podgląd online, zmienne procesowe. Jeśli czujnik działa, a wejście nie zmienia stanu, szukaj w okablowaniu/zasilaniu. Jeśli wyjście nie steruje, sprawdź element wykonawczy i obwód mocy.
Na końcu procedury, po usunięciu przyczyny usterki i przywróceniu poprawnych połączeń/ustawień. Test ma potwierdzić skuteczność działań oraz wykryć skutki uboczne. W praktyce obejmuje obserwację sygnałów, próbny cykl pracy i kontrolę alarmów/diagnostyki.
Najczęściej: układanie kroków "po numerach" zamiast po sensie technicznym, pomijanie czynności wstępnych (bezpieczeństwo/warunki pomiaru), oraz zaczynanie od programu. Częsty jest też błąd: traktowanie diagnostyki jak listy napraw, bez etapu weryfikacji efektu.
Nie w szczegółach, bo zależy od aplikacji i producenta, ale ogólny schemat jest podobny: najpierw warunki i bezpieczeństwo, potem podstawowe przyczyny (zasilanie, I/O, połączenia), następnie głębsza analiza (konfiguracja, komunikacja, logika), a na końcu test potwierdzający.
Ćwicz na przykładach: dla kilku usterek wypisz możliwe przyczyny i ułóż kroki od najprostszych do najbardziej złożonych. Ucz się czytać tabelę/procedurę i rozpoznawać, które kroki są wstępne, które diagnostyczne, które naprawcze, a które weryfikują efekt.
Najpierw wyklucz przyczyny zewnętrzne: zasilanie, bezpieczniki, zaciski, czujniki, obwody wykonawcze oraz połączenia komunikacyjne. Dopiero gdy te elementy są sprawne, przechodź do wniosków o uszkodzeniu sterownika lub błędach w konfiguracji/programie.
Najczęściej: diagnostyka online w środowisku programistycznym, podgląd zmiennych i stanów I/O, miernik uniwersalny do sprawdzeń zasilania i sygnałów, dokumentacja schematów, oraz lista alarmów/zdarzeń. Dobre narzędzia skracają czas weryfikacji podstawowych przyczyn.
info

Statystycznie 62% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Materiały dydaktyczne dotyczące diagnostyki PLC i I/O (notatki szkolne, skrypty pracowni)
  • Instrukcje producentów PLC dotyczące diagnostyki (manuale serwisowe i użytkownika konkretnej rodziny PLC)
  • Dokumentacja stanowisk szkolnych: schematy szaf sterowniczych i opis sygnałów
