KWALIFIKACJA ELM6 - CZERWIEC 2016

PYTANIE NR 19.
W jakiej kolejności należy załączać styczniki, aby rozruch silnika indukcyjnego, pierścieniowego przebiegł łagodnie i bezpiecznie?

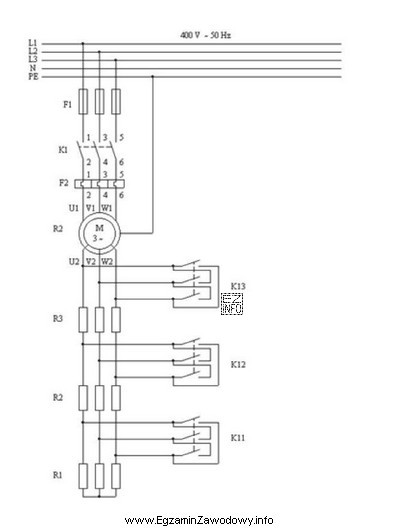

Ilustracja przedstawia schemat elektryczny związany z uruchamianiem silnika indukcyjnego pierścieniowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W rozruchu oporowym silnika pierścieniowego najpierw załącza się stycznik główny zasilający układ, a następnie kolejne styczniki stopniowe, które sukcesywnie zwierają (wyłączają) opory w obwodzie wirnika. Taka sekwencja ogranicza prąd i zapewnia płynny wzrost prędkości.

Pełne wyjaśnienie:

Silnik indukcyjny pierścieniowy umożliwia rozruch oporowy, czyli start z dodatkowym oporem włączonym w obwód wirnika. Na początku rozruchu opór jest największy, co pomaga ograniczyć prąd rozruchowy oraz uzyskać korzystniejszy moment rozruchowy i bardziej łagodny przebieg przyspieszania.

Żeby rozruch był bezpieczny i płynny, sekwencja przełączeń powinna odpowiadać logice procesu:

  • Najpierw należy załączyć stycznik główny (tu: "K1"), aby układ napędowy został zasilony w konfiguracji rozruchowej z dołączonymi oporami.
  • Następnie, w miarę wzrostu prędkości, załącza się kolejne styczniki stopniowe (tu: "K11", "K12", "K13"), które stopniowo zmniejszają opór wirnika przez zwieranie kolejnych sekcji rezystorów.

Odpowiedź "K1, K11, K12, K13" odzwierciedla typową zasadę: zasil układ → potem kolejno przechodź przez stopnie rozruchu. Dzięki temu przełączenia są uporządkowane, a napęd nie doświadcza gwałtownych skoków prądu i momentu.

Pozostałe sekwencje są nieprawidłowe, bo w praktyce oznaczają albo próbę przełączania stopni przed załączeniem toru głównego, albo wykonywanie stopni w odwrotnej kolejności. To może skutkować szarpnięciem, nadmiernym prądem, nieprzewidywalnym momentem lub niepoprawną pracą układu sterowania (np. brak spełnienia warunków czasowych/blokad).

Wskazówka egzaminacyjna: myśl o rozruchu stopniowym jak o "schodzeniu" z oporów: startujesz z największym ograniczeniem, a potem je zdejmujesz krok po kroku w jednym kierunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To odmiana silnika asynchronicznego, w której uzwojenie wirnika jest wyprowadzone na pierścienie ślizgowe. Dzięki temu można dołączać zewnętrzne rezystory w obwodzie wirnika, co ułatwia rozruch i regulację parametrów startu w porównaniu z wirnikiem klatkowym.
Rozruch oporowy ogranicza prąd rozruchowy i pozwala uzyskać bardziej korzystny moment przy starcie. Dodatkowy opór w obwodzie wirnika zmienia warunki elektromagnetyczne, co pomaga ruszać obciążone napędy płynniej i zmniejsza ryzyko przeciążeń sieci oraz elementów wykonawczych.
Stycznik główny załącza zasilanie toru mocy silnika (stojana) i "uruchamia" cały proces rozruchu. Dopiero po jego zadziałaniu układ może bez sensu technicznego i elektrycznego przechodzić przez kolejne stopnie, które modyfikują warunki pracy (np. zwierają stopnie oporów).
Styczniki stopniowe przełączają kolejne sekcje rezystorów w obwodzie wirnika: zwykle stopniowo je zwierają (czyli redukują całkowity opór). W praktyce wygląda to jak przejście przez "stopnie" rozruchu: od największego oporu na początku do najmniejszego (lub braku oporu) po rozpędzeniu.
Zwykle po upływie określonego czasu lub po spełnieniu warunku prędkości/prądu (zależnie od układu sterowania). Celem jest przełączenie w momencie, gdy silnik już przyspieszył na danym stopniu, aby uniknąć gwałtownych skoków prądu i niepotrzebnych szarpnięć mechanicznych.
Nieprawidłowa kolejność może spowodować zbyt szybkie usunięcie oporu, co zwiększa prąd rozruchowy i może zadziałać zabezpieczenie lub przegrzać elementy układu. Może też dać nagły skok momentu, co obciąża przekładnie, sprzęgła i elementy mechaniczne oraz pogarsza kulturę pracy napędu.
W typowej logice układu nie jest to właściwe: styczniki stopniowe mają sens dopiero przy zasilonym torze głównym i poprawnie zainicjowanym rozruchu. Takie "przestawienie" kolejności bywa sprzeczne z blokadami, logiką sterowania i może prowadzić do niekontrolowanego stanu rezystorów w chwili startu.
Typowe objawy to szarpanie przy starcie, zbyt duży prąd rozruchowy (wybijanie zabezpieczeń), głośniejsza praca i nierówne przyspieszanie. W praktyce serwisowej często widać też nadmierne nagrzewanie rezystorów lub styczników, jeśli stopnie są przełączane w złym momencie.
Najczęściej są to przekaźniki czasowe, sterowniki PLC lub układy automatyki w falownikach/softstartach (jeśli występują w danej aplikacji). W prostych układach stycznikowych to właśnie przekaźnik czasowy wyznacza moment zadziałania kolejnych styczników stopniowych.
Ucz się na schematach: rozpoznawaj stycznik główny, stopnie rozruchu i logikę blokad. Pomaga narysowanie osi czasu: start z oporami, potem kolejne ich zwieranie. Na egzaminie myśl procesowo: najpierw uruchom tor główny, a następnie wykonuj przełączania w jednym kierunku (stopniowo).
info

Statystycznie 39% uczniów zna prawidłową odpowiedź. bardzo trudne

Według specjalistów z branży: "Taka sekwencja ogranicza prąd i zapewnia płynny wzrost prędkości."

Materiały:

  • Podręczniki i skrypty szkolne z maszyn elektrycznych (silnik indukcyjny pierścieniowy, rozruch oporowy)
  • Materiały producentów styczników i przekaźników czasowych (zasady sekwencyjnego sterowania)
  • Dokumentacje dydaktyczne pracowni mechatronicznych dotyczące układów rozruchu silników
