KWALIFIKACJA ELE2 - WRZESIEŃ 2015



PYTANIE NR 10.

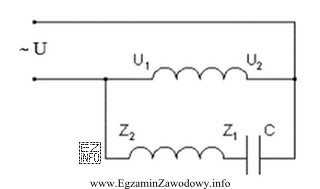

W jakim silniku uzwojenia połączone są w sposób przedstawiony na rysunku?
W jakim silniku uzwojenia połączone są w sposób
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia silnik jednofazowy klatkowy z uzwojeniem głównym (U1, U2) oraz uzwojeniem rozruchowym (Z1, Z2) z kondensatorem (C). Uzwojenie rozruchowe jest przesunięte w fazie względem uzwojenia głównego dzięki kondensatorowi, co jest charakterystyczne dla silników jednofazowych klatkowych. Taki układ pozwala na uzyskanie momentu rozruchowego, co jest niezbędne do uruchomienia silnika jednofazowego.
