KWALIFIKACJA ELE5 - CZERWIEC 2014 (test 2)



PYTANIE NR 6.

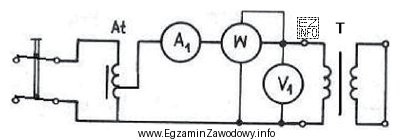

W jakim stanie pracy znajduje się transformator w układzie połączeń przedstawionym na schemacie układu pomiarowego?
W jakim stanie pracy znajduje się transformator w układzie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym schemacie układu pomiarowego widzimy transformator T, amperomierz A1, watomierz W oraz woltomierz V1. Układ ten jest typowym układem do pomiaru zwarcia transformatora. W takim układzie transformator jest w stanie zwarcia pomiarowego, co pozwala na określenie jego parametrów zwarciowych, takich jak napięcie zwarcia, prąd zwarcia oraz moc zwarcia.
