W instalacjach w pomieszczeniach mieszkalnych stosuje się strefy instalacyjne, które porządkują miejsce prowadzenia przewodów i lokalizację osprzętu (łączniki, gniazda). W obszarze drzwi wyróżnia się pionową strefę drzwiową SP-d, a praktyka i ergonomia wymagają, aby łącznik światła przy wejściu był dostępny "pod ręką" w momencie wchodzenia do pomieszczenia.

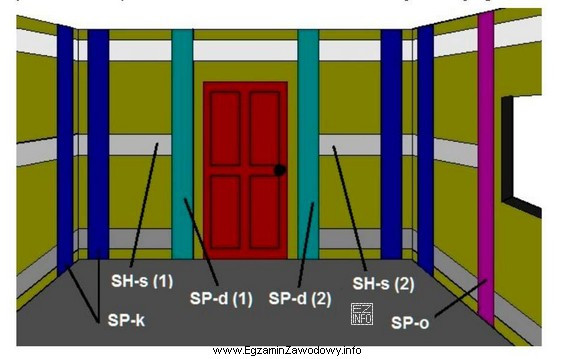

Dlatego poprawna jest odpowiedź "SP-d (2)": jest to strefa drzwiowa od strony klamki (zamka). Na rysunku klamka znajduje się po prawej stronie drzwi, więc łącznik oświetlenia głównego powinien być zamontowany po prawej stronie ościeża – właśnie w SP-d (2). Takie umiejscowienie ogranicza konieczność sięgania przez skrzydło drzwi lub obchodzenia drzwi, a także ułatwia korzystanie osobom prawo- i leworęcznym.
Pozostałe odpowiedzi są nieprawidłowe z następujących powodów:
- "SP-d (1)" to strefa drzwiowa po stronie zawiasów. Montaż łącznika w tym miejscu jest nieergonomiczny: po wejściu do pomieszczenia trzeba się cofać lub sięgać przez/za drzwiami, co w praktyce jest uznawane za błąd wykonawczy.
- "SH-s (1)" oraz "SH-s (2)" to strefy poziome (horyzontalne). W ujęciu zasad stref instalacyjnych służą one głównie do logicznego prowadzenia tras przewodów, a nie jako podstawowe miejsce montażu łącznika przy drzwiach. Wybór SH-s zwykle wynika z pomylenia przeznaczenia stref lub z kierowania się wyłącznie wysokością, bez uwzględnienia strefy drzwiowej.
Wskazówka egzaminacyjna: najpierw ustal na rysunku, gdzie jest klamka, a dopiero potem wybierz wariant SP-d z numerem odpowiadającym stronie klamki.
