W praktyce CNC punkt zerowy przedmiotu (układ współrzędnych przedmiotu) ustala się tak, aby program był zgodny z rysunkiem i technologią zamocowania. Wartości przesunięcia w osiach X, Y i Z wynikają z geometrii ustawienia detalu: gdzie znajduje się baza (punkt odniesienia) oraz w jakiej odległości od niej leży przyjęte "zero" programu.
W tym typie zadania kluczowe są dwie umiejętności:
- Odczyt z rysunku położenia punktu zerowego i odległości do krawędzi/środka odniesienia w osiach X i Y.
- Poprawna interpretacja osi Z (czy zero jest na powierzchni, na dnie, czy na innym poziomie) oraz uwzględnienie wskazanego na rysunku przesunięcia w pionie.

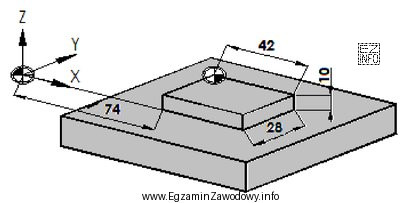

Odpowiedź "G54 X74 Y28 Z10" jest poprawna, ponieważ odpowiada kompletnemu zestawowi przesunięć X/Y/Z zgodnych z rysunkiem: X i Y wskazują właściwe odsunięcie punktu zerowego w płaszczyźnie, a Z uwzględnia wymagane przesunięcie różne od zera.
Pozostałe odpowiedzi są błędne z typowych powodów:
- Warianty z Z=0 pomijają informację o przesunięciu w osi Z, co w praktyce daje złą głębokość odniesienia (np. ryzyko "przestrzelenia" w głąb albo obróbki na niewłaściwym poziomie).
- Warianty z X=116 wskazują inne położenie punktu zerowego w osi X niż wynika z rysunku, co prowadzi do przesunięcia całej obróbki w poziomie (błędne pozycje otworów/krawędzi).
Wskazówka egzaminacyjna: po odczytaniu X i Y zawsze wykonaj drugi "przegląd kontrolny" rysunku tylko pod kątem osi Z (poziom zera) oraz sprawdź, czy wartości odpowiadają temu samemu punktowi bazowemu, a nie różnym elementom detalu.
