Pręt o przekroju kwadratowym (w przeciwieństwie do wałka okrągłego) ma płaskie ścianki i ostre naroża, dlatego sposób jego zamocowania musi zapewnić:
- pewne podparcie na płaszczyznach (żeby detal nie "przekosił się" pod obciążeniem skrawaniem),
- możliwość ustawienia osi/położenia pręta względem osi obrabiarki,
- bezpieczny zacisk bez nadmiernego miażdżenia naroży.

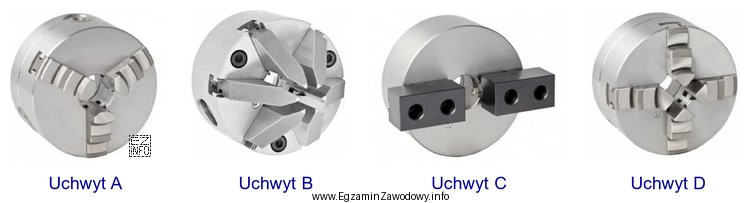

W praktyce do takich elementów wybiera się uchwyt, który jest przeznaczony do mocowania przedmiotów o przekrojach nieokrągłych (najczęściej jest to uchwyt z większą liczbą szczęk i możliwością dokładniejszego ustawiania). W treści zadania poprawna jest odpowiedź "W uchwycie D", bo wskazuje właściwy typ uchwytu spośród pokazanych opcji.
Dlaczego pozostałe odpowiedzi są błędne? "W uchwycie A", "W uchwycie B" i "W uchwycie C" odnoszą się do uchwytów, które w tym zestawie nie są przewidziane do stabilnego mocowania pręta kwadratowego albo nie zapewniają wymaganego ustawienia/centrowania. Częsty błąd polega na automatycznym wyborze uchwytu kojarzonego z mocowaniem "pręta" (np. typowego uchwytu samocentrującego), co zwykle sprawdza się dla przekrojów okrągłych, ale nie jest właściwe dla przekrojów kwadratowych.
Wskazówka egzaminacyjna: jeśli pytanie bazuje na rysunku, zwróć uwagę na geometrię szczęk i sposób ich pracy (samocentrowanie vs niezależne ustawianie, liczba punktów podparcia). To najszybciej prowadzi do poprawnego doboru uchwytu do kształtu detalu.
