KWALIFIKACJA ELM5 - CZERWIEC 2021



PYTANIE NR 35.

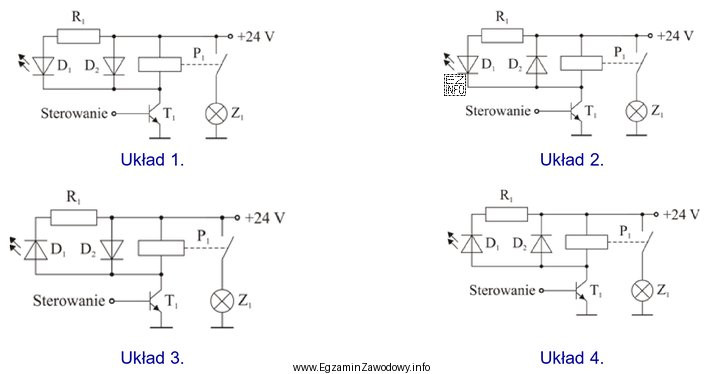

W którym układzie diody D1 i D2 zostały umieszczone tak, aby podczas pracy układu dioda D1 świeciła się, a dioda D2 zabezpieczała przekaźnik przed prądem wstecznym?
W którym układzie diody D<sub>1</sub> i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schematy, w układzie 2 dioda D1 jest umieszczona w taki sposób, że przewodzi prąd, gdy tranzystor T1 jest w stanie przewodzenia, co powoduje świecenie się diody Z1. Dioda D2 jest umieszczona równolegle do cewki przekaźnika P1 w kierunku zaporowym względem normalnego przepływu prądu, co zabezpiecza przekaźnik przed uszkodzeniem przez prąd wsteczny generowany podczas wyłączania cewki (zjawisko samoindukcji).
