W silniku indukcyjnym trójfazowym połączenie uzwojeń stojana można wykonać m.in. w gwiazdę lub w trójkąt. W połączeniu trójkąt trzy uzwojenia są połączone "koniec z początkiem" tak, aby utworzyć zamkniętą pętlę: każde uzwojenie łączy się z następnym, a zasilanie doprowadza się do trzech węzłów tego układu. Na schematach zaciskowych często odpowiada to mostkowaniu tak, by każdy przewód fazowy zasilał węzeł łączący dwa uzwojenia.
Kierunek obrotów wirnika w silniku indukcyjnym wynika z kierunku wirowania pola magnetycznego stojana. To pole wiruje zgodnie z kolejnością faz zasilania. Jeśli zmienisz kolejność faz (w praktyce: zamienisz miejscami dowolne dwa przewody fazowe), pole zacznie wirować w przeciwną stronę, a wraz z nim zmieni się kierunek wirowania wirnika (po rozruchu w nowym kierunku).

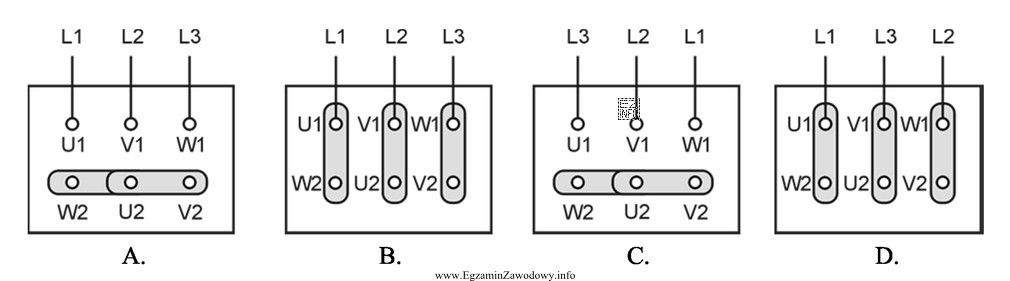

- Odpowiedź prawidłowa jest tą, w której schemat pokazuje zamknięty układ trójkąta uzwojeń oraz taką kolejność przyłączeń faz, która odpowiada lewemu kierunkowi wirowania (zgodnie z oznaczeniami na ilustracji).
- Odpowiedzi błędne zwykle wynikają z jednego z dwóch problemów: rozpoznania połączenia gwiazda (wspólny punkt połączonych końców/początków uzwojeń) zamiast trójkąta albo wskazania układu z poprawnym trójkątem, ale z przeciwną kolejnością faz (a więc przeciwnym kierunkiem obrotów).
Wskazówka egzaminacyjna: najpierw rozpoznaj typ połączenia (czy jest węzeł wspólny jak w gwieździe, czy pętla jak w trójkącie), a dopiero potem oceń kierunek wirowania, analizując zamianę dwóch faz lub oznaczoną na schemacie sekwencję faz.
