W tym zadaniu kluczowe jest pojęcie selektywności zabezpieczeń. O selektywności mówimy wtedy, gdy przy zwarciu zadziała przede wszystkim zabezpieczenie "bliższe" miejscu uszkodzenia, a zabezpieczenie poprzedzające (wyżej w hierarchii) nie wyłączy niepotrzebnie większej części instalacji. W praktyce sprawdza się to w tabelach selektywności producenta dla konkretnej pary aparatów.
Rozpatrywany układ to: wyłącznik nadprądowy CLS6 o In = 13 A i charakterystyce B oraz poprzedzająca go wkładka topikowa gL/gG. W pytaniu podano, że prąd zwarcia nie jest większy niż 1 kA. Oznacza to, że dobierając wkładkę gL/gG trzeba zapewnić, aby graniczny prąd selektywności dla danej kombinacji był co najmniej 1,0 kA.

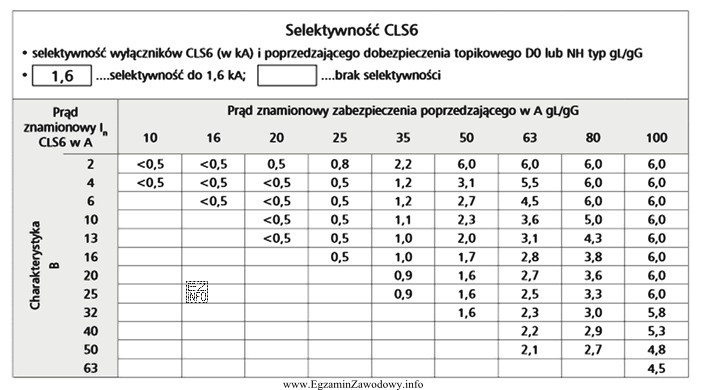

Z tabel selektywności (dla wiersza In=13 A, charakterystyka B) wynika, że:
- dla wkładki 20 A selektywność jest mniejsza niż 0,5 kA, więc nie spełnia wymogu 1 kA,
- dla wkładki 25 A selektywność wynosi 0,5 kA, nadal za mało,
- dla wkładki 35 A selektywność wynosi 1,0 kA, czyli spełnia warunek graniczny,
- wkładki o większych prądach (np. 50 A i wyżej) zapewniają selektywność powyżej 1 kA, ale nie są już najmniejsze, więc byłyby przewymiarowane względem wymogu zadania.
Dlatego poprawny wybór to 35 A jako najmniejszy prąd znamionowy wkładki gL/gG zapewniający selektywność do 1 kA. Pozostałe odpowiedzi są typowymi pułapkami: sugerują dobór "blisko" 13 A lub bez sprawdzenia progu w kA, co nie gwarantuje selektywności przy zadanym prądzie zwarciowym.
