Przepalenie żarówki w analizie obwodów prądu stałego traktuje się zwykle jako rozwarcie (przerwa w obwodzie): prąd przez tę konkretną żarówkę przestaje płynąć, a prądy i spadki napięć w pozostałych gałęziach mogą się zmienić albo pozostać bez zmian – zależy to od topologii połączeń i od tego, gdzie jest podłączony woltomierz.

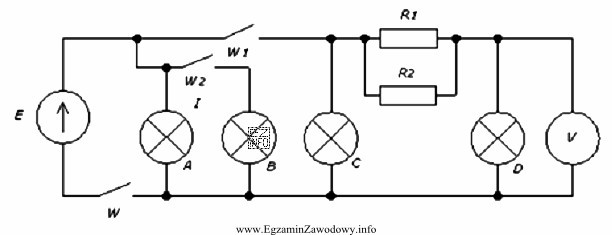

Odpowiedź "Wskazanie woltomierza V nie ulegnie zmianie." jest zgodna z typową sytuacją egzaminacyjną, w której woltomierz mierzy napięcie w punkcie niewrażliwym na przerwanie jednej z równoległych gałęzi (np. napięcie na zaciskach zasilania). W takim ujęciu rozwarcie jednej żarówki eliminuje jedynie prąd w tej gałęzi, ale nie "zabiera" napięcia w całym obwodzie. Napięcie jest różnicą potencjałów, a jego wartość w danym miejscu zależy od źródła oraz od rozkładu spadków napięć w elementach, które leżą między punktami pomiaru.
Dlaczego pozostałe propozycje są niepoprawne w tym modelu zadania:
- "Wskazanie … zmaleje." – taki efekt wymagałby, aby punkt pomiaru znajdował się na elemencie, którego spadek napięcia maleje po zmianie prądu, albo aby napięcie zaciskowe źródła spadało wskutek wzrostu obciążenia. Sama przerwa w jednej gałęzi zwykle zmniejsza obciążenie, nie zwiększa.
- "Wskazanie … wzrośnie." – wzrost mógłby wystąpić np. przy znacznym wpływie rezystancji wewnętrznej źródła i zmniejszeniu prądu całkowitego (mniejszy spadek wewnętrzny). Jeśli jednak w zadaniu przyjmuje się źródło idealne lub pomiar w miejscu niezależnym od tej gałęzi, nie ma podstaw do wzrostu.
- "… wyniesie 0 V." – 0 V pojawia się na woltomierzu, gdy oba jego zaciski są w tym samym potencjale (np. są zwarte) lub gdy mierzy on napięcie na elemencie, na którym nie występuje różnica potencjałów. Przepalenie jednej żarówki nie oznacza automatycznie braku napięcia w całym obwodzie.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, ustal dwa fakty: (1) czy przepalony element daje przerwę czy zwarcie (w żarówkach: przerwa), (2) między jakimi punktami mierzy woltomierz. To często pozwala rozstrzygnąć zadanie bez szczegółowych obliczeń.
