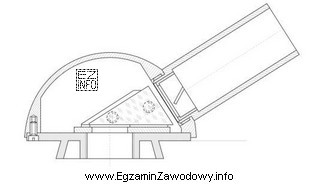

W nasadkach mikroskopowych pryzmaty pełnią funkcję "prowadzenia" toru optycznego w ograniczonej przestrzeni oraz korygowania orientacji obrazu (tak, aby obserwacja była wygodna i zgodna z założeniami konstrukcyjnymi). W pytaniu kluczowa jest identyfikacja typu pryzmatu na podstawie rysunku nasadki jednookularowej.
Pryzmat Bauernfeinda jest konstrukcją stosowaną w przyrządach obserwacyjnych (w tym w elementach toru optycznego nasadek), gdy potrzebne jest odpowiednie odchylenie wiązki oraz uzyskanie właściwej orientacji obrazu przy zachowaniu zwartej budowy. W praktyce serwisowej optyk-mechanik musi umieć rozpoznać taki element, ponieważ jego zamiana na inny typ pryzmatu może skutkować nieprawidłowym kierunkiem obrazu, innym położeniem źrenicy wyjściowej, winietowaniem lub trudnościami z osiowaniem.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym kontekście?
- Pryzmat Schmidta (w zależności od kontekstu nazewniczego spotykany w innych układach) nie odpowiada typowej geometrii elementu pokazanego na rysunku nasadki oraz wiąże się z inną funkcją i innym przebiegiem promieni.
- Pryzmat Lemana jest inną konstrukcją pryzmatyczną; przy identyfikacji po rysunku zwykle nie pasuje kształtem i sposobem załamania/odchylenia wiązki do nasadki przedstawionej w zadaniu.
- Pryzmat Dove-Wollastona odnosi się do rozwiązań kojarzonych z innymi efektami/układami (np. związanymi z obrotem obrazu lub rozdzielaniem wiązki w określonych zastosowaniach), a jego charakterystyczna idea konstrukcyjna nie odpowiada pryzmatowi zastosowanemu w pokazanej nasadce.
Wskazówka egzaminacyjna: gdy pytanie odwołuje się do rysunku, porównuj nie tylko nazwę, ale przede wszystkim geometrię bryły i przewidywany przebieg promieni. W serwisie mikroskopów to właśnie te cechy pozwalają uniknąć pomyłek przy składaniu i kontroli działania nasadki.
