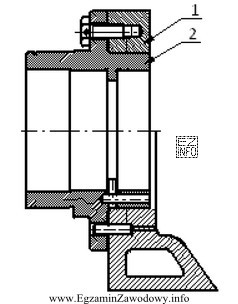

W wielu podzespołach maszyn spotyka się połączenia, w których występuje jednocześnie śruba oraz kołek. Taki układ nie jest "podwójnym wzmocnieniem" tej samej funkcji, tylko podziałem ról w złączu.
Dlaczego poprawna jest odpowiedź "śruba jest elementem dociskowym, a kołek ustalającym"?
Śruba w połączeniu ma za zadanie wytworzyć i utrzymać siłę docisku między łączonymi częściami. Dzięki temu elementy są zaciśnięte, a obciążenia często są przenoszone przez tarcie między powierzchniami stykowymi. Kołek natomiast pełni rolę ustalającą: określa wzajemne położenie części (pozycjonowanie), ogranicza przesunięcia i poprawia powtarzalność przy ponownym montażu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "śruba i kołek są elementami dociskowymi" – kołek z zasady nie służy do wytwarzania docisku. Nie jest elementem, którym "dokręca się" złącze; jego typowym zadaniem jest geometryczne ustalenie położenia.
- "śruba i kołek są elementami ustalającymi" – śruba sama w sobie nie gwarantuje precyzyjnego ustalenia położenia części. Może dociskać, ale przy luzach w otworach lub przy obciążeniach poprzecznych bez elementu ustalającego może dojść do przemieszczeń.
- "śruba jest elementem ustalającym, a kołek dociskowym" – to odwrócenie typowych funkcji: kołek nie realizuje docisku, a śruba nie jest przeznaczona do dokładnego pozycjonowania w taki sposób jak kołek.
Wskazówka egzaminacyjna: jeśli w złączu widzisz jednocześnie śrubę i kołek, najczęściej interpretacja jest taka: śruba = docisk, kołek = ustalenie. Na rysunku złożeniowym warto też zwracać uwagę na to, czy element jest wkręcany (śruba) czy osadzany w pasowanych otworach (kołek), bo to podpowiada jego funkcję.
