KWALIFIKACJA ELM6 - STYCZEŃ 2023 (test 3)



PYTANIE NR 32.

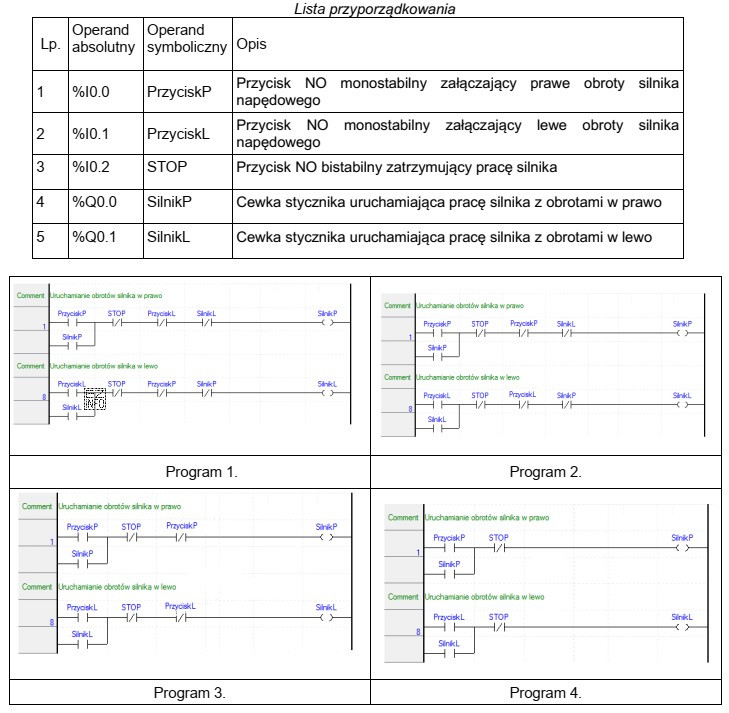

W programie sterowania kierunkiem obrotów silnika należy wprowadzić zabezpieczenie przed jednoczesnym załączeniem dwóch wyjść. Korzystając z informacji zawartych w liście przyporządkowania, wskaż program który realizuje tę funkcję.
W programie sterowania kierunkiem obrotów silnika należy wprowadzić
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując dostarczone schematy programów, Program 1 jest jedynym, który zapewnia zabezpieczenie przed jednoczesnym załączeniem dwóch wyjść. W Programie 1, sygnały z przycisków PrzyciskP i PrzyciskL są użyte do sterowania cewkami SilnikP i SilnikL poprzez bramki logiczne AND i NOT, które zapobiegają jednoczesnemu załączeniu obu cewek. Pozostałe programy nie zawierają takich zabezpieczeń, co może prowadzić do jednoczesnego załączenia obu kierunków obrotów silnika.
