W gruntowych pompach ciepła "dolne źródło" to element instalacji, który odbiera energię z gruntu lub wody i przekazuje ją do obiegu roboczego (najczęściej do obiegu solanki). W praktyce spotyka się kilka rozwiązań, które mogą wyglądać podobnie, ale różnią się konstrukcją i sposobem wykonania.

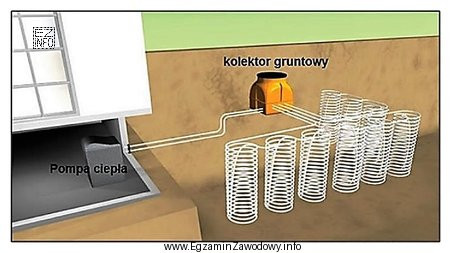

Odpowiedź "spiralny pionowy" odnosi się do kolektora gruntowego, w którym rura jest ułożona w postaci spiralnych zwojów, a całość jest zorientowana pionowo (czyli "pracuje" w układzie pionowym, a nie rozłożona płasko w gruncie). W pytaniach z ilustracją kluczowe jest odczytanie dwóch cech jednocześnie: kształtu ułożenia (spirala) oraz orientacji (pion/poziom).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "spiralny poziomy" – wskazuje spiralę, ale w układzie rozłożonym poziomo (typowo w wykopie lub płytkim ułożeniu). Jeżeli na ilustracji widoczna jest orientacja pionowa, ta opcja odpada mimo podobieństwa słownego.
- "z sondami pionowymi" – sondy pionowe to inny typ wymiennika: zamiast spiralnych zwojów występują zwykle pionowe odwierty z wprowadzonymi pętlami (np. U-kształtnymi). Łatwo to pomylić, gdy na rysunku widać elementy "w dół", ale konstrukcyjnie jest to inne rozwiązanie.
- "ze studniami czerpalnymi i zrzutowymi" – ten wariant dotyczy dolnego źródła wodnego (układ studni do poboru i zrzutu wody), a nie kolektora gruntowego. Zwykle na schematach pojawiają się symbole studni i przepływu wody, a nie pętli rurowych w gruncie.
Wskazówka egzaminacyjna: najpierw ustal, czy źródłem jest grunt (pętle/sondy) czy woda (studnie). Dopiero potem rozróżnij, czy układ jest poziomy czy pionowy, a na końcu oceń, czy to spirala czy sonda. Taka kolejność ogranicza ryzyko wyboru odpowiedzi "na skojarzenie".
