Magistrala PCI (Peripheral Component Interconnect) była przez lata typowym standardem dla kart rozszerzeń w komputerach PC. W zadaniach egzaminacyjnych najczęściej nie wymaga się znajomości szczegółowych parametrów pracy, lecz umiejętności identyfikacji gniazda na płycie głównej na podstawie wyglądu i porównania z innymi złączami na tym samym schemacie.
Dlaczego poprawne jest "4"?

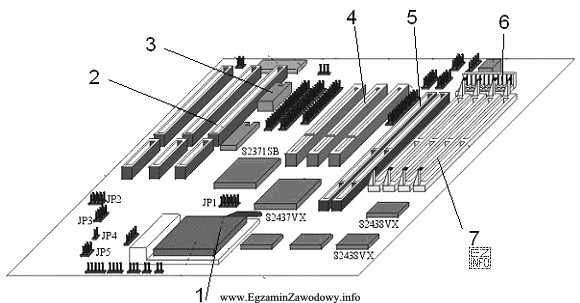

Gniazda PCI są zwykle jasne (często białe lub kremowe), mają charakterystyczne wcięcia/klucze i są krótsze od starszych, długich gniazd kart. Na schemacie numer 4 wskazuje grupę krótszych, jasnych gniazd z widocznymi przedziałkami (kluczami), co odpowiada typowym cechom PCI.
Dlaczego pozostałe numery są błędne?
- "2" odnosi się do długich, ciemnych gniazd kart. Taki wygląd jest charakterystyczny dla starszych standardów (np. dłuższe gniazda bez kluczy), a nie dla PCI. Typowy błąd to kierowanie się samą obecnością "gniazda na kartę" bez porównania długości.
- "3" wskazuje element w pobliżu gniazd, ale nie jest to typowe gniazdo PCI (brak cech slotu rozszerzeń: długości, rzędu styków i kluczowania). To przykład błędu polegającego na wybieraniu numeru "najbliżej" poszukiwanego obszaru.
- "1" oznacza duży układ scalony (chipset). To nie jest złącze dla kart rozszerzeń, więc nie może być gniazdem PCI. Częsta pomyłka wynika z nieuwagi: student odpowiada na podstawie numeracji bez sprawdzenia, czy wskazany element jest w ogóle złączem.
Wskazówka egzaminacyjna: gdy na jednej płycie są różne sloty, porównuj je parami: (1) długość, (2) kolor/odcień, (3) klucze, (4) liczba podobnych gniazd. Takie porównanie szybko prowadzi do właściwego rozpoznania PCI.
