KWALIFIKACJA TLO1 - CZERWIEC 2019

PYTANIE NR 23.

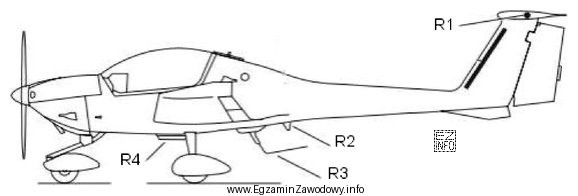

W przedstawionym na rysunku samolocie antena systemu ILS jest zabudowana w miejscu oznaczonym symbolem
Ilustracja przedstawia schematyczny rysunek samolotu, który jest używany w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W tym zadaniu kluczowe jest odczytanie wskazania na rysunku samolotu.
Antena systemu ILS jest przypisana do miejsca oznaczonego symbolem R1 na ilustracji. Pozostałe oznaczenia (R2–R4) wskazują inne lokalizacje elementów zewnętrznych, które nie odpowiadają antenie ILS w tym rysunku.

Pełne wyjaśnienie:

System ILS (Instrument Landing System) jest radionawigacyjnym systemem podejścia precyzyjnego. W praktyce obsługowej technika awionika ważne jest nie tylko rozumienie funkcji ILS, ale też umiejętność zlokalizowania elementów instalacji na płatowcu na podstawie rysunku, schematu rozmieszczenia lub dokumentacji obsługowej.

W tym pytaniu poprawna odpowiedź wynika bezpośrednio z przypisania symbolu na rysunku: antena systemu ILS znajduje się w miejscu oznaczonym jako R1. Jest to typowy typ zadania egzaminacyjnego sprawdzający, czy zdający potrafi czytać rysunek i powiązać oznaczenie z właściwym elementem wyposażenia.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • R2 – wskazuje inną lokalizację na płatowcu; w kontekście tej ilustracji nie jest to miejsce anteny ILS.
  • R3 – odnosi się do kolejnego, odrębnego punktu oznaczeń na rysunku; wybór tej opcji zwykle wynika z mylenia anten nawigacyjnych różnych systemów.
  • R4 – również jest inną pozycją z rysunku i nie odpowiada antenie ILS; częsty błąd to wybór "najbardziej typowego" miejsca bez sprawdzenia wskazania na rysunku.

Wskazówka egzaminacyjna: w zadaniach "na rysunku" najpierw upewnij się, że identyfikujesz dokładnie to samo oznaczenie (R1, R2, R3, R4) oraz jego strzałkę/punkt odniesienia, a dopiero potem kojarzysz element z systemem. Pozwala to uniknąć błędów wynikających z automatycznego zgadywania po umiejscowieniu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
ILS (Instrument Landing System) to system radionawigacyjny wspierający podejście do lądowania w warunkach ograniczonej widzialności. Dostarcza informacji naprowadzania w osi pasa (kierunek) i po ścieżce schodzenia (pion). W obsłudze technicznej istotne są elementy instalacji, m.in. anteny i okablowanie.
Po stronie statku powietrznego kluczowe są: odbiornik ILS, wskaźniki/wyświetlanie wskazań (w zależności od awioniki) oraz instalacja antenowa. Pytania egzaminacyjne często koncentrują się na identyfikacji anten na rysunku lub na rozróżnieniu instalacji nawigacyjnej od łączności.
Odbiornik jest zabudowany wewnątrz statku powietrznego i rzadziej bywa rozpoznawany "z zewnątrz" na rysunku sylwetki. Anteny są elementami zewnętrznymi i na schematach rozmieszczenia są oznaczane punktami odniesienia. To pozwala sprawdzać umiejętność czytania rysunków i lokalizacji wyposażenia.
Najpewniejsza metoda to praca z legendą/oznaczeniami rysunku i dokumentacją typu (np. schemat rozmieszczenia). "Na oko" bywa mylące, bo anteny różnych systemów mogą mieć podobne kształty. Na egzaminie kluczowe jest wskazanie miejsca oznaczonego właściwym symbolem, a nie domysł co do wyglądu.
W praktyce instalacja może obejmować więcej niż jeden element antenowy w zależności od rozwiązania i architektury awioniki. Dlatego w zadaniach egzaminacyjnych należy czytać, o jaką "antenę systemu ILS" chodzi w danej ilustracji i stosować się do oznaczeń na rysunku, a nie do ogólnych skojarzeń.
Najczęstsze błędy to: pomylenie kierunku patrzenia na sylwetkę (lewa/prawa strona), nieuwzględnienie strzałki/punktu odniesienia oraz wybór "typowego miejsca" zamiast odczytania symbolu. Pomaga metodyczne porównanie wszystkich oznaczeń R1–R4 przed wyborem odpowiedzi.
Nieaktualność bywa skutkiem aktualizacji materiału źródłowego: zmiany konwencji oznaczeń na rysunkach, wymiany typu statku powietrznego użytego w zadaniu, albo zastąpienia wyposażenia innym wariantem. Sama logika zadania może pozostać poprawna, ale wymaga odświeżenia w bazie pytań lub ilustracji.
Zwykle nie. To pytanie sprawdza umiejętność odczytu lokalizacji z ilustracji, więc rysunek jest elementem kluczowym. Bez niego można co najwyżej opisać ogólne zasady rozmieszczenia anten, ale nie da się wiarygodnie wskazać symbolu R1/R2/R3/R4, ponieważ to zależy od konkretnej grafiki.
Ćwicz na rysunkach sylwetek i schematach rozmieszczenia wyposażenia: najpierw ucz się identyfikować oznaczenia i ich punkty odniesienia, potem kojarz je z systemami (łączność, VOR/ILS, DME, GPS). Dobrą metodą jest tworzenie własnej "mapy" wyposażenia dla kilku typowych konfiguracji.
Często myli się ILS z VOR, DME lub antenami GNSS, bo wszystkie dotyczą nawigacji i mogą występować blisko siebie na schemacie. Mechanizm błędu polega na uogólnieniu: "to antena nawigacyjna, więc pasuje". W zadaniach obrazkowych rozstrzygające jest oznaczenie na rysunku.
