KWALIFIKACJA ELM3 - CZERWIEC 2022



PYTANIE NR 21.

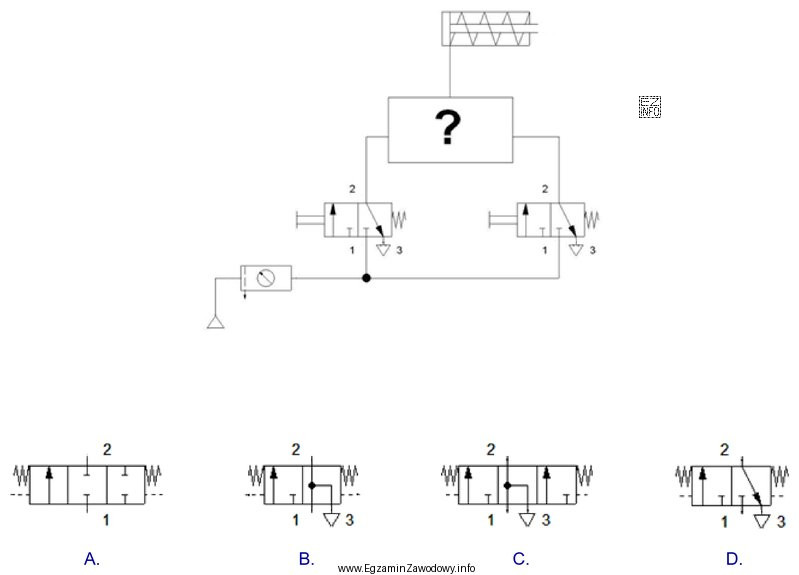

W przedstawionym na rysunku układzie sterowania siłownikiem jednostronnego działania, którego schemat przedstawiono na rysunku, tłoczysko siłownika wysuwa się po naciśnięciu jednego z przycisków. W opisanej sytuacji znakiem "?" oznaczono zawór
W przedstawionym na rysunku układzie sterowania siłownikiem jednostronnego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat przedstawiony na rysunku, zawór oznaczony znakiem "?" musi być zdolny do kierowania przepływem medium w sposób umożliwiający kontrolowane wysuwanie tłoczyska siłownika. Odpowiedź C przedstawia zawór 5/2 sterowany elektromagnetycznie, który posiada pięć portów i dwa stany, co jest typowe dla aplikacji z siłownikami jednostronnego działania, gdzie wymagana jest zmiana kierunku przepływu medium. Pozostałe odpowiedzi (A, B, D) przedstawiają zawory o innych konfiguracjach, które nie odpowiadają wymaganiom stawianym przez układ na rysunku.
