KWALIFIKACJA ELM5 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

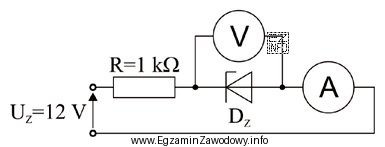

W układzie zasilania o napięciu 12 V zastosowano rezystor o wartości 1 kΩ oraz diodę Zenera. Prąd płynący przez układ wynosi 7,3 mA. Napięcie na rezystorze obliczamy według wzoru U = I * R, gdzie I = 7,3 mA = 0,0073 A i R = 1 kΩ. Podstawiając dane, otrzymujemy U = 0,0073 A * 1000 Ω = 7,3 V. Napięcie na diodzie Zenera to różnica napięcia zasilania i napięcia na rezystorze: 12 V - 7,3 V = 4,7 V. Dlatego poprawny wybór to dioda Zenera BZX55C4V7, U=4,7 V.
