KWALIFIKACJA ELM5 - STYCZEŃ 2025



PYTANIE NR 34.

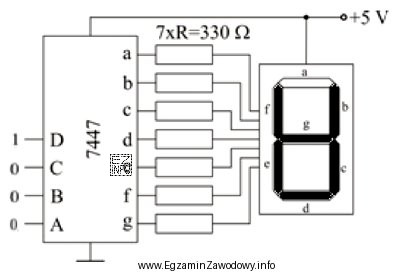

W przedstawionym układzie doszło do uszkodzenia jednego z rezystorów. Zakładając, że bit D jest najbardziej znaczący wskaż ten rezystor.
W przedstawionym układzie doszło do uszkodzenia jednego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na załączonym schemacie układu widzimy dekoder 7447, który steruje wyświetlaczem 7-segmentowym. Bit D jest najbardziej znaczący, a bity wprowadzone jako 1000 (czyli 8 w systemie dziesiętnym) powinny aktywować segmenty a, b, c, d, e, f na wyświetlaczu. Gdy tylko segment 'a' nie świeci się, oznacza to, że rezystor podłączony do wyjścia 'a' mógł ulec uszkodzeniu. Dlatego poprawną odpowiedzią jest 'Rezystor podłączony do wyjścia a'. Rezystory stosowane w układach tego typu są zazwyczaj takie same dla wszystkich segmentów, więc brak świecenia konkretnego segmentu wskazuje na problem odpowiedniego rezystora lub połączenia.
