W dekoderze 7447 czterobitowe wejście (D jako bit najbardziej znaczący) koduje cyfrę dziesiętną wyświetlaną na wyświetlaczu 7‑segmentowym. Dla ustawienia DCBA=1000 otrzymujemy wartość 8. Cyfra 8 jest szczególna, bo do jej utworzenia na wyświetlaczu 7‑segmentowym muszą świecić wszystkie segmenty: a, b, c, d, e, f oraz g.

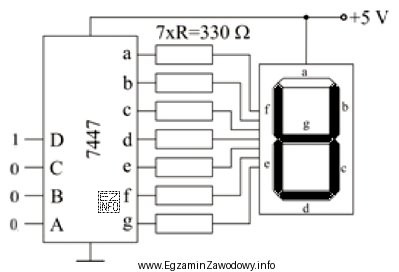

Na schemacie widać, że segmenty b–g świecą, natomiast segment a jest wygaszony. To oznacza, że układ "próbuje" wyświetlić 8 (bo takie jest wejście), ale jeden tor wykonawczy nie przewodzi prądu. Ponieważ segmenty są zasilane przez rezystory ograniczające prąd, przerwa (np. przepalenie) rezystora w szeregu z danym segmentem spowoduje dokładnie taki objaw: wszystko działa poza jednym segmentem.
Dlatego poprawne wskazanie to rezystor podłączony do wyjścia a, bo to wyjście steruje segmentem a. Pozostałe propozycje są niezgodne z obserwacją:
- Rezystor podłączony do wyjścia c – gdyby był uszkodzony, nie świeciłby segment c, a na rysunku segment c świeci.
- Rezystor podłączony do wyjścia e – uszkodzenie wygasiłoby segment e, lecz segment e jest zapalony.
- Rezystor podłączony do wyjścia g – brak rezystora na tej gałęzi wygasiłby segment g (środkowy), a segment g świeci.
W praktyce serwisowej, po takim rozpoznaniu, kolejne kroki to pomiar ciągłości rezystora w torze segmentu a, sprawdzenie lutów/ścieżek oraz ewentualnie weryfikacja samego segmentu LED. Jednak na podstawie podanego założenia o uszkodzonym rezystorze właściwa odpowiedź wynika bezpośrednio z porównania: "dla 8 powinno świecić wszystko" vs "nie świeci tylko a".
