KWALIFIKACJA TWO8 - CZERWIEC 2019



PYTANIE NR 17.
W radarze nawigacyjnym, którego wskaźnik przedstawiono na rysunku, do pomiaru odległości wykorzystuje się znaczniki oznaczane akronimem

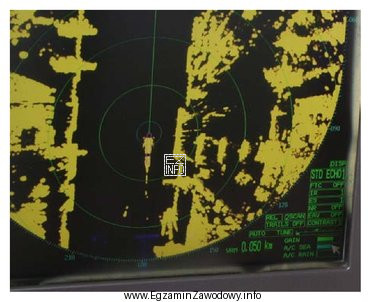

Ilustracja przedstawia ekran radaru nawigacyjnego, który jest używany w żegludze śródlądowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
VRM (Variable Range Marker) to znacznik/okrąg lub odcinek służący do odczytu odległości (zasięgu) od własnej pozycji do wybranego echa na ekranie radaru. Dla porównania EBL służy do pomiaru namiaru, a VHF dotyczy łączności, nie pomiaru odległości.

Pełne wyjaśnienie:

W radarze nawigacyjnym na ekranie obserwuje się echa obiektów (np. brzegów, znaków nawigacyjnych, innych jednostek). Aby wykonać pomiar, używa się znaczników (markerów) nakładanych na obraz radaru.

Odpowiedź "VRM" jest poprawna, ponieważ VRM (Variable Range Marker) jest znacznikiem służącym do pomiaru odległości od własnej pozycji (środka obrazu w trybie względnym) do wskazanego echa. W praktyce VRM ma postać regulowanego okręgu lub znacznika z możliwością nastawy promienia, dzięki czemu można łatwo odczytać dystans do celu.

Pozostałe odpowiedzi nie pasują do pomiaru odległości na radarze:

  • "EBL" (Electronic Bearing Line) to elektroniczna linia namiarowa. Służy przede wszystkim do pomiaru namiaru (kierunku) na obiekt, a nie jego odległości. W typowym użyciu VRM i EBL pracują razem: EBL daje kierunek, VRM dystans.
  • "VHF" odnosi się do pasma UKF wykorzystywanego w łączności morskiej/śródlądowej (radiotelefon). To nie jest znacznik pomiarowy na wskaźniku radaru.
  • "STD" nie jest standardowym, powszechnie rozpoznawalnym oznaczeniem znacznika do pomiaru odległości na radarze nawigacyjnym (w typowej terminologii spotyka się VRM/EBL oraz ich odmiany, zależnie od producenta).

Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się "pomiar odległości" na radarze, szukaj skojarzenia z "range" (zasięg/odległość) i markerem z literą R. Jeśli jest "pomiar namiaru", typowo chodzi o linię namiarową (bearing line).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest VRM na radarze nawigacyjnym?
VRM (Variable Range Marker) to regulowany znacznik pomiarowy na ekranie radaru, używany do wyznaczania odległości do echa celu. Ustawiasz VRM na obiekt, a radar pozwala odczytać dystans w jednostkach zasięgu (np. Mm lub m, zależnie od skali).
Jak zmierzyć odległość do statku na radarze za pomocą VRM?
Włącz znacznik VRM, a następnie reguluj jego promień (okrąg/znacznik) tak, aby przechodził dokładnie przez echo statku. Odczytaj wartość odległości przypisaną do VRM na wskaźniku. Dla pewności sprawdź też, czy masz ustawioną właściwą skalę zasięgu.
Co to jest EBL i do czego służy na radarze?
EBL (Electronic Bearing Line) to elektroniczna linia namiarowa. Ustawia się ją tak, aby przechodziła przez echo celu, a następnie odczytuje namiar (kierunek) na obiekt. EBL nie służy do pomiaru odległości; do tego typowo używa się VRM.
Jaka jest różnica między VRM a EBL w radarze?
VRM odpowiada za pomiar odległości (range) do echa, a EBL za pomiar namiaru (bearing) na echo. W praktyce często używa się ich razem: EBL ustawia kierunek na cel, a VRM promień do celu, co daje pełną informację o położeniu obiektu względem jednostki.
Dlaczego VHF nie jest poprawną odpowiedzią w pytaniu o pomiar odległości na radarze?
VHF dotyczy łączności radiowej (UKF) i opisuje system komunikacji, a nie znacznik pomiarowy na zobrazowaniu radaru. Pytanie o pomiar odległości na ekranie radaru odnosi się do narzędzi typu VRM/EBL, czyli elementów interfejsu radaru, a nie radiotelefonu.
Kiedy w praktyce żeglugi śródlądowej używa się VRM najczęściej?
Najczęściej wtedy, gdy trzeba szybko ocenić dystans do przeszkody, brzegu, znaku nawigacyjnego lub innej jednostki, szczególnie w gorszej widzialności (mgła, noc, opady). VRM ułatwia też kontrolę, czy obiekt nie zbliża się do niebezpiecznie małej odległości.
Czy VRM mierzy odległość rzeczywistą czy odległość na ekranie radaru?
VRM mierzy odległość w oparciu o skalę zasięgu radaru i geometrię zobrazowania. Odczyt jest powiązany z ustawioną skalą (range scale) i sposobem prezentacji. W praktyce traktuje się to jako odległość do echa, ale dokładność zależy m.in. od ustawień i jakości echa.
Jakie błędy najczęściej popełnia się przy VRM na egzaminie i w praktyce?
Częste błędy to: mylenie VRM z EBL (odległość vs namiar), brak kontroli ustawionej skali zasięgu, ustawienie znacznika nie na środku echa, tylko na jego krawędzi, oraz odczyt wartości bez sprawdzenia jednostek. Warto ćwiczyć szybkie ustawienie VRM na echo.
Dlaczego na radarze stosuje się jednocześnie VRM i EBL?
Bo same informacje o odległości lub sam namiar nie opisują w pełni położenia celu. Połączenie VRM (odległość) i EBL (kierunek) pozwala jednoznacznie określić pozycję obiektu względem statku oraz szybciej ocenić sytuację nawigacyjną i potencjalne ryzyko zbliżenia.
Jak przygotować się do pytań o oznaczenia VRM i EBL na egzaminie zawodowym?
Najlepiej połączyć teorię z praktyką: zapamiętać, że VRM = odległość, EBL = namiar, a potem przećwiczyć na symulatorze lub rzeczywistym radarze ustawianie markerów na echo. Pomaga też rozwiązywanie krótkich testów, gdzie rozróżnia się funkcje elementów interfejsu radaru.
info

To pytanie poprawnie rozwiązuje 65% zdających egzamin. średnie

Według specjalistów z branży: "VRM (Variable Range Marker) to znacznik/okrąg lub odcinek służący do odczytu odległości (zasięgu) od własnej pozycji do wybranego echa na ekranie radaru."

Źródła:

  • https://en.wikipedia.org/wiki/Marine_radar (sekcja opisująca podstawowe elementy wyświetlania i pomiaru na radarze) - dostęp 2026-03-04
  • https://en.wikipedia.org/wiki/Radar_display (opis znaczników pomiarowych na zobrazowaniu radaru) - dostęp 2026-03-04

Materiały:

  • Instrukcja obsługi radaru zainstalowanego na jednostce szkolnej/eksploatowanej
  • Podręcznik nawigacji radarowej (rozdziały o VRM/EBL i interpretacji echa)
  • Ćwiczenia praktyczne na symulatorze radarowym lub trening na rzeczywistym urządzeniu
