Pytanie dotyczy doboru sposobu kompensacji wydłużeń termicznych rurociągu w sieci. Wydłużenia termiczne powstają, gdy rurociąg zmienia temperaturę pracy – materiał "pracuje" i bez odpowiedniego rozwiązania mogą pojawić się nadmierne naprężenia oraz uszkodzenia elementów sieci.

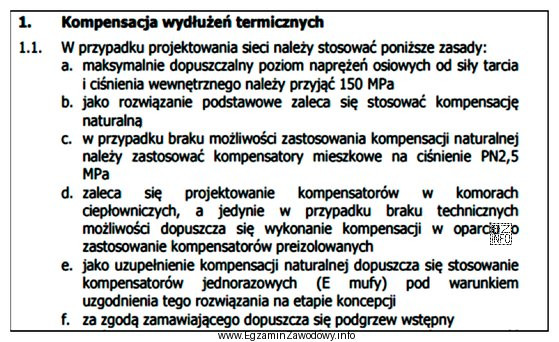

W przytoczonych wytycznych zapisano dwie kluczowe zasady:
- jako rozwiązanie podstawowe zaleca się kompensację naturalną (czyli taką organizację trasy i podpór, aby wydłużenia przejmowały m.in. odpowiednie załamania/odsadzenia/łuki),
- gdy nie ma możliwości zastosowania kompensacji naturalnej, należy użyć kompensatorów, które przejmą przemieszczenia.
Z tego powodu odpowiedź "Mieszkowy." jest właściwa: wprost wskazuje typ kompensatora przewidziany w zapisie wytycznych dla sytuacji braku możliwości kompensacji naturalnej.
Pozostałe odpowiedzi są niepoprawne w kontekście pytania, ponieważ nie odpowiadają temu, co wynika z przytoczonego fragmentu wytycznych:
- "Dławicowy." – określenie może kojarzyć się z rozwiązaniami uszczelnieniowymi/armaturowymi, ale nie jest wskazane w cytowanym punkcie jako wymagany typ kompensatora.
- "Przegubowy." – dotyczy innego sposobu realizacji pracy elementu (np. z przegubami), jednak nie jest to wskazane rozwiązanie w podanym fragmencie.
- "Soczewkowy." – to inny typ kompensatora, ale w przytoczonych zasadach nie jest wskazany jako wymagany przy braku kompensacji naturalnej.
Na egzaminie warto zwracać uwagę na warunek w treści ("w przypadku braku możliwości…") i szukać w materiale źródłowym dokładnie odpowiadającego mu zapisu – takie zadania najczęściej sprawdzają umiejętność pracy z dokumentacją, a nie pamięciowe odtwarzanie definicji.
