KWALIFIKACJA BUD23 - CZERWIEC 2020

PYTANIE NR 34.

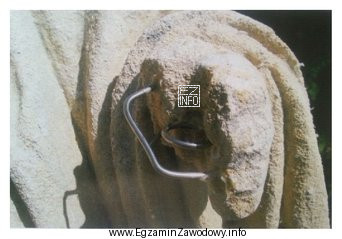

W rzeźbie wapiennej przedstawionej na zdjęciu zastosowano do połączenia uszkodzonych elementów
Ilustracja przedstawia fragment wapiennej rzeźby architektonicznej, która jest częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wklejane wzmocnienie prętami ze stali nierdzewnej to typowy sposób trwałego połączenia pękniętych/odłamanych elementów kamiennych: pręty przenoszą siły, a spoiwo stabilizuje złącze. Haki i oploty są zwykle bardziej doraźne lub widoczne, a "zamocowanie dyblowe" sugeruje inne rozwiązanie konstrukcyjne niż pokazane na fotografii.

Pełne wyjaśnienie:

W naprawach rzeźb i detali z kamienia (w tym wapienia) często stosuje się wklejane wzmocnienia prętowe. Polega to na wykonaniu otworów w łączonych fragmentach, dopasowaniu prętów (zwykle o odpowiedniej średnicy i długości) oraz ich wklejeniu przy użyciu spoiwa dobranego do technologii prac. Stal nierdzewna jest materiałem preferowanym ze względu na podwyższoną odporność na korozję, co ogranicza ryzyko powstawania przebarwień i uszkodzeń wtórnych w kamieniu.

Dlaczego prawidłowa jest odpowiedź: wklejone wzmocnienie prętami ze stali nierdzewnej?

  • Pręty działają jak zbrojenie: przenoszą obciążenia rozciągające i ścinające w złączu.
  • Wklejenie stabilizuje położenie fragmentów i ogranicza dalsze "pracowanie" pęknięcia.
  • Rozwiązanie jest typowe w renowacji, gdy zależy na trwałości oraz możliwie dyskretnej ingerencji.

Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym kontekście:

  • Zamocowanie hakami stalowymi – haki są inną formą łączenia (zwykle bardziej "zewnętrzną" i jednoznacznie widoczną). W praktyce mogą też powodować niekorzystne oddziaływania korozyjne, jeśli nie są odpowiednio dobrane.
  • Mocowanie z użyciem oplotu z drutu – oplot jest rozwiązaniem doraźnym albo pomocniczym (np. do czasowego podtrzymania). Nie zapewnia takiej sztywności i precyzji złącza jak wklejane pręty.
  • Zamocowanie dyblowe – pojęcie "dyble" bywa mylone z prętami, ale w praktyce sugeruje odmienną technikę osadzenia/łączenia (często bardziej "mechaniczną", zależną od konkretnej konstrukcji elementu). W zadaniu rozpoznaje się rozwiązanie prętowe wklejane.

Wskazówka egzaminacyjna: przy pytaniach "na zdjęciu" szukaj charakterystycznych cech: widocznych końców prętów, osiowego prowadzenia łącznika, śladów wiercenia i miejsca wypełnienia spoiny. Dopiero potem dopasuj nazwę technologii do obserwacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To metoda łączenia pękniętych lub odłamanych elementów kamiennych poprzez osadzenie prętów w nawierconych otworach i ich wklejenie spoiwem. Pręty przenoszą obciążenia w złączu, a klej stabilizuje połączenie, ograniczając ryzyko ponownego pęknięcia.
Stal nierdzewna jest wybierana, bo ma wysoką odporność na korozję. W środowisku wilgotnym korozja zwykłej stali może powodować osłabienie złącza oraz przebarwienia i rozsadzanie kamienia. Materiał odporny na rdzę zmniejsza ryzyko uszkodzeń wtórnych.
Pręty wklejane zwykle pracują osiowo w złączu i mogą być widoczne jako proste, cylindryczne elementy wchodzące w kamień. Haki częściej mają zagięcia i "chwytają" element od zewnątrz. Warto szukać śladów wiercenia i wypełnienia spoiny przy pręcie.
To połączenie z użyciem dybli (łączników) osadzanych w przygotowanych otworach, często jako rozwiązanie bardziej mechaniczne/konstrukcyjne. W praktyce bywa mylone z prętami, ale w testach zwykle rozróżnia się nazewnictwo i sposób pracy łącznika. Kluczowe jest dopasowanie do tego, co widać na fotografii.
Zazwyczaj nie jest to metoda docelowa. Oplot z drutu może pełnić funkcję pomocniczą lub tymczasową (podtrzymanie fragmentu do czasu właściwej naprawy), ale nie zapewnia takiej sztywności i przenoszenia obciążeń jak wklejane pręty. Dodatkowo może być nieestetyczny i podatny na korozję.
Najczęściej uczniowie wybierają odpowiedź "z przyzwyczajenia" (np. dyble), zamiast analizować detale na fotografii. Inny błąd to uznanie każdego metalowego elementu za "hak". Warto zatrzymać się na cechach: kształt łącznika, kierunek osadzenia, miejsce przejścia przez spoinę.
Zaletą jest dobra nośność złącza, możliwość ukrycia wzmocnienia wewnątrz kamienia oraz stabilizacja pęknięcia. Metoda pozwala precyzyjnie spasować fragmenty i ograniczyć dalsze ruchy w spoinie. Przy właściwym doborze materiałów daje trwały efekt naprawy.
Jeśli stal nie jest odpowiednio odporna na korozję, w warunkach wilgotnych może rdzewieć. Produkty korozji zwiększają objętość, co może prowadzić do mikropęknięć i rozsadzania kamienia oraz przebarwień na powierzchni. Dlatego w praktyce preferuje się rozwiązania ograniczające ryzyko korozji.
Gdy trzeba trwale połączyć odłamane elementy, zachować geometrię detalu i przenieść obciążenia w złączu. Pręty są przydatne przy pęknięciach przechodzących przez przekrój oraz przy fragmentach narażonych na naprężenia. Ostateczny dobór zależy od stanu obiektu i technologii prac.
Ucz się rozpoznawania technik na zdjęciach: pręty wklejane, dyble, klamry/haki, uzupełnienia i spoiny. Pomaga porównywanie przykładów realizacji oraz ćwiczenia "co widzę na fotografii" krok po kroku. Na egzaminie najpierw identyfikuj cechy łącznika, dopiero potem nazwę metody.
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że wklejane wzmocnienie prętami ze stali nierdzewnej to typowy sposób trwałego połączenia pękniętych/odłamanych elementów kamiennych: pręty przenoszą siły, a spoiwo stabilizuje złącze.

Materiały:

  • Materiały dydaktyczne z konserwacji kamienia (techniki łączenia i wzmacniania)
  • Instrukcje technologiczne producentów systemów do napraw kamienia (kleje/żywice i osprzęt do prętów)
  • Albumy/przykłady realizacji konserwatorskich pokazujące typowe naprawy rzeźb i detali
