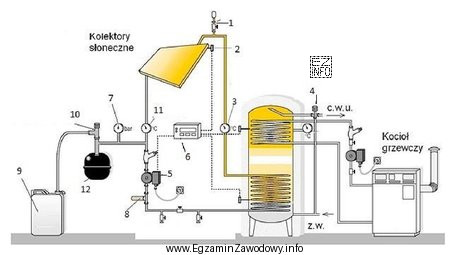

W sterowaniu dwustanowym (włącz/wyłącz) histereza jest celowo wprowadzoną "strefą martwą", która zapobiega częstemu przełączaniu urządzenia przy temperaturze granicznej. W instalacji solarnej dotyczy to m.in. ochrony zasobnika CWU przed przegrzaniem: po dojściu do temperatury maksymalnej (Tmax) pompa jest wyłączana, aby nie doprowadzać do dalszego wzrostu temperatury w zbiorniku.
W pytaniu podano dwa nastawy: nominalną temperaturę CWU 55°C oraz maksymalną temperaturę w zbiorniku 85°C. Dla logiki wyłączania pompy w sytuacji przegrzania kluczowa jest temperatura maksymalna 85°C. Jeśli histereza zbiornika wynosi 15°C, to sterownik nie włączy pompy ponownie natychmiast po spadku poniżej 85°C, tylko dopiero po spadku o pełną wartość histerezy.
Obliczenie progu ponownego załączenia jest proste:
- próg wyłączenia: 85°C (osiągnięcie/ przekroczenie Tmax),
- próg ponownego włączenia: 85°C − 15°C = 70°C.
Dlatego poprawne jest stwierdzenie: pompa zostanie wyłączona po przekroczeniu 85°C i włączona ponownie po spadku do 70°C.
Pozostałe propozycje są błędne z typowych powodów:
- Warianty odwołujące się do 55°C mylą temperaturę komfortu/ustawienia CWU z progiem bezpieczeństwa (Tmax). Nominalna nastawa nie musi sterować wyłączeniem pompy w trybie ochrony przed przegrzaniem.
- Wariant "wyłącz przy 85°C, włącz przy 55°C" zakłada zbyt dużą strefę przełączenia, niezgodną z podaną histerezą 15°C (spadek wynosiłby 30°C).
- Warianty "wyłącz przy 70°C" mylą próg ponownego załączenia (Tmax−histereza) z progiem wyłączenia (Tmax).
W praktyce zawsze trzeba też pamiętać, że nazwy punktów pomiarowych (np. czujnik w króćcu/złączu) zależą od schematu i konkretnego sterownika, ale sama idea histerezy pozostaje taka sama: załączenie następuje po spadku o zadaną wartość względem progu wyłączenia.
