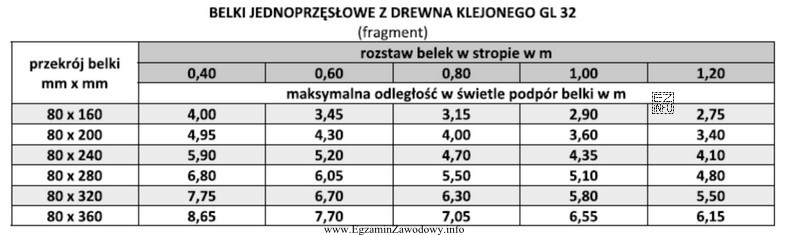

W zadaniu dobór przekroju belki ma wynikać z tabeli nośności dla belek jednoprzęsłowych z drewna klejonego GL 32. Tabela podaje maksymalną rozpiętość w świetle podpór dla danego przekroju oraz zadanego rozstawu belek w stropie. Im większy rozstaw, tym większe obciążenie przypada na pojedynczą belkę, dlatego zwykle potrzeba większego przekroju.
Krok 1: wybierz właściwą kolumnę, czyli rozstaw 0,80 m.
Krok 2: porównaj wymaganą rozpiętość pomieszczenia 5,0 m z wartościami w tej kolumnie i wybierz najmniejszy przekrój spełniający warunek maksymalna rozpiętość ≥ 5,0 m.
Dla przekroju 80×240 mm tabela wskazuje 4,70 m, co jest wartością mniejszą od 5,0 m, więc taki przekrój nie zapewnia wymaganej nośności/ugięcia według danych tabelarycznych. Dla przekroju 80×280 mm tabela wskazuje 5,50 m, czyli warunek jest spełniony z zapasem. To oznacza, że 80×280 mm jest poprawnym doborem.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 80×200 mm – ma jeszcze mniejszą dopuszczalną rozpiętość niż 80×240 mm, więc tym bardziej nie spełnia 5,0 m.
- 80×240 mm – jest "blisko", ale nadal poniżej 5,0 m; w doborze z tabeli nie można zaokrąglać w górę wymagań.
- 80×320 mm – spełniałby warunek, ale nie jest wyborem minimalnym; prowadzi do przewymiarowania, jeśli celem jest dobór najkorzystniejszego (najmniejszego) przekroju z tabeli.
W praktyce egzaminacyjnej kluczowe jest pilnowanie dwóch elementów: właściwej kolumny rozstawu oraz znaku nierówności (≥). To zwykle eliminuje najczęstsze pomyłki przy odczycie tabel.
