KWALIFIKACJA ELM3 - STYCZEŃ 2021



PYTANIE NR 34.

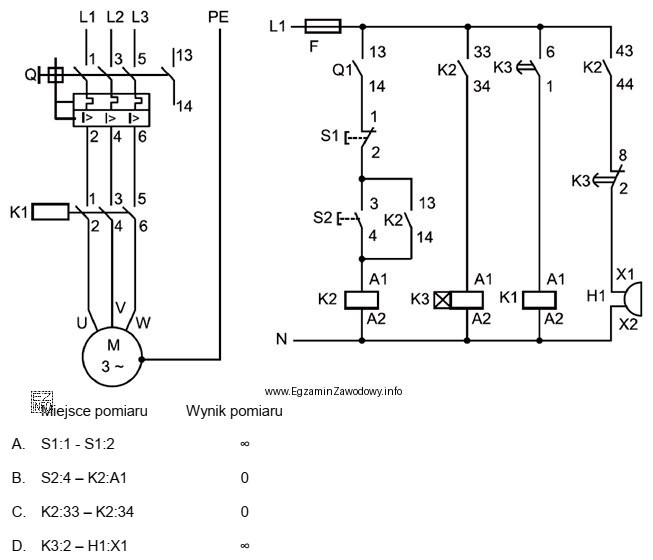

W systemie mechatronicznym zmontowano układ napędowy według przedstawionego schematu a następnie wykonano pomiary sprawdzające. Który z podanych wyników pomiaru świadczy o wadliwym wykonaniu połączenia?
W systemie mechatronicznym zmontowano układ napędowy według
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar ∞ między K3:2 a H1:X1 oznacza brak ciągłości obwodu, co świadczy o wadliwym połączeniu. Pozostałe pomiary (0 Ω) są prawidłowe i wskazują na poprawne połączenia.
