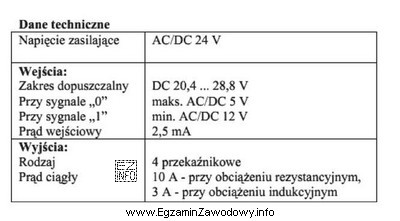

Pytanie sprawdza umiejętność czytania danych technicznych sterownika PLC. W praktyce kluczowy jest parametr określający maksymalny dopuszczalny prąd obciążenia wyjścia (na kanał lub na grupę wyjść – zależnie od tego, jak zestawiono dane w tabeli). W tym zadaniu poprawna odpowiedź wynika z wartości granicznej podanej w tabeli: 3,0 A.
Dlaczego to jest ważne? Wyjścia PLC mają określoną obciążalność prądową, a jej przekroczenie może spowodować przegrzanie elementów wykonawczych (np. tranzystora, triaka lub styków przekaźnika w module wyjściowym), zadziałanie zabezpieczeń albo trwałe uszkodzenie kanału. Dlatego zawsze należy porównywać prąd pobierany przez obciążenie z dopuszczalnym prądem wyjścia podanym przez producenta.
Wskazanie "7,0 A" jest niepoprawne, ponieważ przekracza limit wynikający z tabeli. Taka wartość mogłaby odpowiadać innemu urządzeniu albo innemu typowi wyjścia, ale nie temu opisanemu w zadaniu.
Wskazanie "10,0 A" jest tym bardziej niepoprawne: to typowa "pułapka" polegająca na wyborze największej liczby bez sprawdzenia danych katalogowych. Dla wielu wyjść PLC byłby to prąd zdecydowanie zbyt duży.
Wskazanie "2,5 A" jest niepoprawne, bo choć może wydawać się "bezpieczniejsze", pytanie dotyczy wartości maksymalnej dopuszczalnej do obciążenia zgodnie z tabelą. Jeśli tabela podaje 3,0 A, to 2,5 A nie jest odpowiedzią na pytanie o wartość maksymalną.
Wskazówka praktyczna: silniki często mają prąd rozruchowy większy od znamionowego, dlatego w rzeczywistych układach silnik zwykle steruje się pośrednio (np. przez przekaźnik, stycznik lub falownik), a wyjście PLC obciąża się jedynie prądem cewki/sterowania. Na egzaminie jednak należy odpowiedzieć dokładnie zgodnie z parametrem odczytanym z tabeli.
