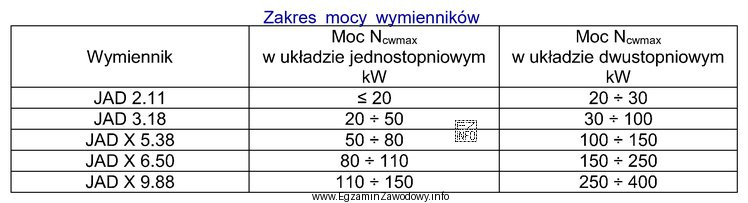

W doborze wymiennika ciepła do ciepłej wody użytkowej kluczowe jest, aby wymagana moc cieplna mieściła się w deklarowanym przez producenta zakresie mocy dla danego sposobu pracy instalacji. W zadaniu wskazano układ jednostopniowy, więc poprawny odczyt musi dotyczyć wyłącznie kolumny "Moc Ncwmax w układzie jednostopniowym (kW)".
Wymagana moc wynosi 70 kW. Sprawdzamy więc, który z podanych modeli ma przedział obejmujący 70:
- JAD 2.11 (≤ 20 kW) – maksymalnie 20 kW, więc nie jest w stanie zapewnić 70 kW. To typowy wybór przy błędzie nieuwzględnienia skali zapotrzebowania.
- JAD 3.18 (20–50 kW) – górna granica to 50 kW, a więc nadal poniżej 70 kW. Taki wybór oznaczałby niedowymiarowanie i ryzyko niedogrzania c.w.u. przy większym poborze.
- JAD X 5.38 (50–80 kW) – przedział 50–80 kW zawiera wartość 70 kW, więc ten model spełnia wymaganie zadania w układzie jednostopniowym. Jest to także najmniejszy (z podanych) model, który obejmuje 70 kW.
- JAD X 9.88 (110–150 kW) – zakres zaczyna się od 110 kW, czyli znacznie powyżej wymaganych 70 kW. To przykład przewymiarowania: rozwiązanie droższe i nieuzasadnione warunkiem zadania.
W praktyce projektowej często stosuje się pewien zapas mocy (np. dla szczytowych poborów), ale w tym pytaniu kryterium jest proste: wybrać wymiennik, którego zakres mocy w układzie jednostopniowym obejmuje 70 kW. Dlatego właściwą odpowiedzią jest JAD X 5.38.
Wskazówka egzaminacyjna: zawsze najpierw sprawdź nagłówek kolumny (jednostopniowy/dwustopniowy), potem porównaj wartość z dolną i górną granicą przedziału.
