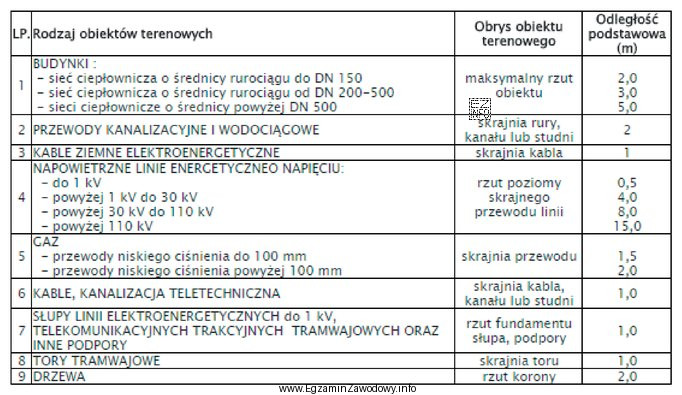

W tego typu zadaniu kluczowa jest poprawna interpretacja tabeli odległości poziomych (tzw. odległości podstawowych) dla sieci ciepłowniczych w technologii preizolowanej. Pytanie dotyczy konkretnej sytuacji: obiekt terenowy to budynki, a parametr sieci to średnica rurociągu 250 mm.
Aby rozwiązać zadanie, należy:
- odnaleźć w tabeli wiersz odpowiadający średnicy 250 mm (uważać na sąsiednie średnice, bo to najczęstsze źródło pomyłek),
- przejść do kolumny opisanej jako odległość od budynków,
- odczytać wartość w metrach i zachować zapis jednostki.
Odczytana wartość 3,0 m jest poprawna, ponieważ odpowiada dokładnie przecięciu właściwego wiersza i kolumny dla tej średnicy i tego typu obiektu.
Dlaczego pozostałe odpowiedzi są błędne?
- 2,5 m i 2,0 m mogą występować w tabelach dla mniejszych średnic albo dla innych warunków/obiektów (np. inne elementy zagospodarowania terenu). Wybór ich zwykle wynika z pomylenia wiersza lub odczytu z niewłaściwej kolumny.
- 5,0 m jest wartością wyraźnie większą i w praktyce częściej dotyczy sytuacji o ostrzejszych wymaganiach (np. innych obiektów terenowych, większych średnic, dodatkowych stref) albo jest wynikiem "bezpiecznego strzału" bez sprawdzenia tabeli.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź nagłówki (czy czytasz "budynki", a nie np. drogi/ogrodzenia/inne uzbrojenie) oraz upewnij się, że 250 mm to dokładnie ten wiersz, a nie sąsiednia wartość.
