KWALIFIKACJA ELM4 - CZERWIEC 2023



PYTANIE NR 29.

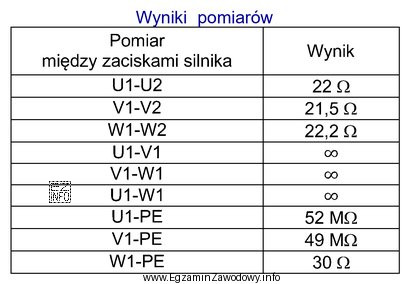

W tabeli przedstawiono wyniki pomiarów rezystancji uzwojeń i rezystancji izolacji silnika trójfazowego pompy hydraulicznej wykonane podczas jego przeglądu. Wyniki tych pomiarów wskazują na
W tabeli przedstawiono wyniki pomiarów rezystancji uzwojeń i rezystancji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wyników pomiarów rezystancji izolacji silnika trójfazowego można stwierdzić, że rezystancja izolacji między uzwojeniem W1-W2 a obudową silnika (W1-PE) wynosi 30 Ω, co jest wartością znacznie niższą niż typowe wartości rezystancji izolacji, które powinny wynosić kilka megaomów. Wskazuje to na zwarcie między tym uzwojeniem a obudową silnika. Pozostałe pomiary rezystancji uzwojeń są w normalnym zakresie, a wysokie wartości rezystancji izolacji między innymi uzwojeniami a obudową (U1-PE, V1-PE) wykluczają zwarcia w tych miejscach.
