KWALIFIKACJA ELM4 - STYCZEŃ 2024



PYTANIE NR 6.

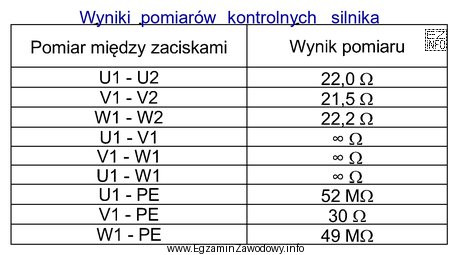

W tabeli przedstawiono wyniki pomiarów rezystancji uzwojeń i rezystancji izolacji silnika trójfazowego pompy hydraulicznej wykonane podczas jego przeglądu. Wyniki tych pomiarów wskazują na
W tabeli przedstawiono wyniki pomiarów rezystancji uzwojeń i rezystancji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wyników pomiarów kontrolnych silnika można zauważyć, że pomiary rezystancji izolacji między uzwojeniami U1 - PE, V1 - PE oraz W1 - PE są znacznie niższe niż standardowe wartości dla izolacji, które powinny wynosić co najmniej kilka megaomów. Wartość 30 Ω dla pomiaru V1 - PE wskazuje na zwarcie między uzwojeniem V1 - V2 a obudową silnika. Pozostałe pomiary rezystancji uzwojeń są w normie, co wyklucza przerwy w uzwojeniach oraz zwarcia między innymi uzwojeniami.
