KWALIFIKACJA ELM4 - CZERWIEC 2022



PYTANIE NR 8.

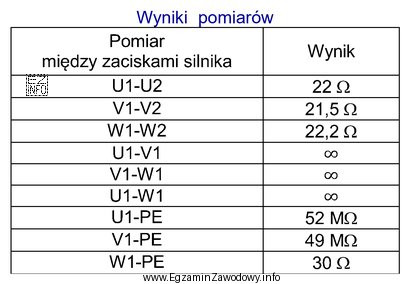

W tabeli przedstawiono wyniki pomiarów rezystancji uzwojeń i rezystancji izolacji silnika trójfazowego pompy hydraulicznej wykonane podczas jego przeglądu. Wyniki tych pomiarów wskazują na
W tabeli przedstawiono wyniki pomiarów rezystancji uzwojeń i rezystancji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyniki pomiarów rezystancji izolacji między uzwojeniem W1-W2 a obudową silnika (W1-PE = 30 MΩ) są znacznie niższe w porównaniu do innych pomiarów izolacji (U1-PE = 52 MΩ, V1-PE = 49 MΩ), co wskazuje na potencjalne zwarcie między tym uzwojeniem a obudową silnika. Rezystancje między uzwojeniami są w normie, co eliminuje możliwość zwarcia między nimi lub przerwy w uzwojeniach.
