KWALIFIKACJA MEC2 - CZERWIEC 2015

W kuciu matrycowym kluczowa jest kolejność operacji, bo każda z nich przygotowuje materiał do następnej i zapewnia prawidłowy przepływ metalu w gnieździe matrycy. Dla elementu zakrzywionego (np. dźwigni) typowy przebieg obejmuje etap wstępny, etap kształtowania zgrubnego, nadanie krzywizny oraz kucie wykańczające.

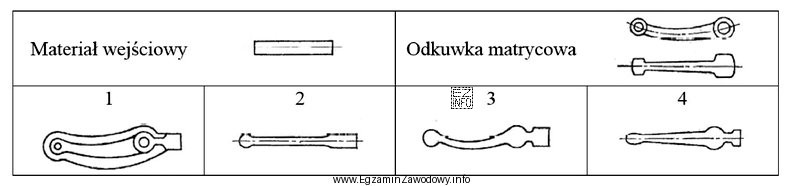

Dlaczego poprawna jest kolejność 2 → 4 → 3 → 1?

• 2 – spęczanie/wydłużanie (przygotowanie rozkładu materiału): na pręcie pojawia się lekkie przewężenie/zmiana przekroju, co oznacza wstępne "ustawienie" objętości materiału tam, gdzie będzie potrzebna w kolejnych etapach.
• 4 – kształtowanie wstępne (formowanie główek i przewężeń): na prostym jeszcze półwyrobie formuje się wyraźne zgrubienia na końcach oraz przewężenie w środku (kształt "hantla"). To ułatwia późniejsze wypełnienie matrycy i ogranicza ryzyko niewypełnienia lub nadmiernych naprężeń.
• 3 – gięcie półwyrobu: dopiero gdy rozkład materiału jest przygotowany (po etapach 2 i 4), nadaje się krzywiznę odpowiadającą finalnej geometrii. Zbyt wczesne gięcie utrudniłoby równomierne formowanie zgrubień i mogłoby powodować niekontrolowane odkształcenia.
• 1 – kucie wykańczające w matrycy zamkniętej: w tym etapie uzyskuje się odkuwkę o docelowym kształcie. Charakterystycznym znakiem jest wypływka (nadmiar materiału na podziale matryc), która typowo powstaje właśnie podczas końcowego doszczelnienia i pełnego wypełnienia gniazda.

Dlaczego pozostałe kolejności są błędne?

• 1,2,3,4: rozpoczynanie od etapu z wypływką (wykańczającego) nie ma sensu technologicznego, bo wypływka wskazuje na końcowe wypełnienie matrycy, a nie na etap przygotowania.
• 1,4,2,1: sekwencja zawiera powtórzenie "1" i sugeruje powrót do etapu wykańczającego; w praktyce po wykuciu z wypływką przechodzi się do operacji jej usuwania (wykrawania), a nie do ponownego układania wstępnych operacji.
• 2,3,1,4: umieszczenie kształtowania główek (4) po kuciu wykańczającym (1) jest nielogiczne; kształtowanie wstępne musi poprzedzać etap wykańczający, aby matryca mogła zostać prawidłowo wypełniona.

Wskazówka egzaminacyjna: obecność wypływki traktuj jako sygnał, że pokazano etap kucia wykańczającego, czyli jeden z ostatnich etapów procesu.
