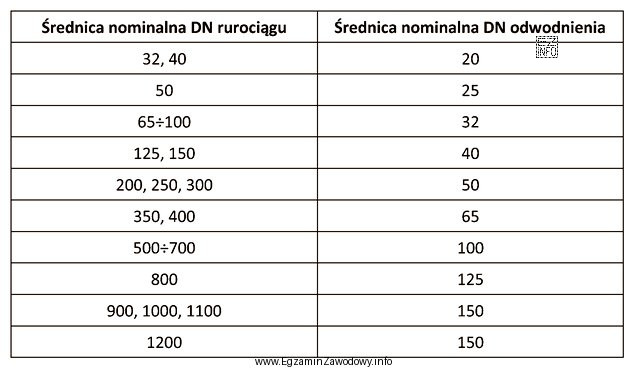

W tym typie zadania nie wykonuje się obliczeń — kluczowa jest umiejętność poprawnego odczytu danych z tabeli doboru. Tabela zestawia zalecane średnice nominalne odwodnień w funkcji średnicy nominalnej rurociągu ciepłowniczego. Należy więc:
- znaleźć w tabeli wartość odpowiadającą rurociągowi o średnicy nominalnej 550 mm (właściwy wiersz/kolumnę),
- odczytać przypisaną jej zalecaną średnicę nominalną odwodnienia,
- porównać odczyt z podanymi wariantami odpowiedzi.
Dla rurociągu o średnicy 550 mm tabela wskazuje 100 mm, dlatego ta odpowiedź jest poprawna.
Dlaczego pozostałe propozycje są niepoprawne w kontekście tabeli? Odpowiedzi 50 mm i 32 mm to wartości typowe dla mniejszych średnic rurociągów; wybór tak małej średnicy odwodnienia dla dużego rurociągu wynika często z błędu polegającego na zgadywaniu lub kierowaniu się intuicją zamiast odczytu. Z kolei 125 mm bywa wybierane na zasadzie "im większe, tym lepiej", ale w doborze technicznym liczy się zgodność z zaleceniem tabelarycznym, aby zapewnić właściwe warunki pracy, montażu i eksploatacji, bez nieuzasadnionego przewymiarowania.
Wskazówka egzaminacyjna: przy zadaniach tabelarycznych zawsze upewnij się, że odczytujesz właściwy wymiar (DN/średnicę nominalną), a nie inny parametr, oraz że nie przesuwasz się o jeden wiersz/kolumnę (częsty błąd przy tabelach).
