KWALIFIKACJA ELE5 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

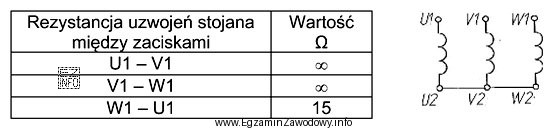

Na podstawie danych w tabeli, możemy zauważyć, że rezystancja między zaciskami U1 – V1 oraz V1 – W1 jest nieskończona (∞). Oznacza to, że te połączenia wykazują brak ciągłości obwodu, czyli przerwę w obwodzie. Jedyna otrzymana wartość rezystancji 15Ω jest pomiędzy zaciskami W1 – U1, co wskazuje, że to uzwojenie jest sprawne. Brak ciągłości między V1 – jakimkolwiek innym punktem sugeruje, że przerwa występuje w uzwojeniu V1 – V2, co pokrywa się z podaną poprawną odpowiedzią.
