W diagnostyce prądnicy synchronicznej jednym z podstawowych pomiarów kontrolnych jest pomiar rezystancji uzwojeń. Porównuje się wyniki z wartościami typowymi oraz – w przypadku uzwojenia trójfazowego – z symetrią między fazami.
Jak interpretować wyniki?
- Przerwa w uzwojeniu (np. uszkodzone połączenie, przepalony przewód) powoduje brak ciągłości obwodu lub rezystancję znacznie większą od oczekiwanej. W praktyce pomiar może wskazywać bardzo dużą wartość albo "brak przejścia".
- Zwarcie w uzwojeniu (zwarcie zwojowe lub częściowe zwarcie) zwykle skutkuje obniżeniem mierzonej rezystancji w porównaniu z pozostałymi fazami lub z wartością odniesienia. W uzwojeniu trójfazowym typowym sygnałem jest to, że jedna faza "odstaje" (ma wyraźnie inną, zwykle niższą, rezystancję) od dwóch pozostałych.

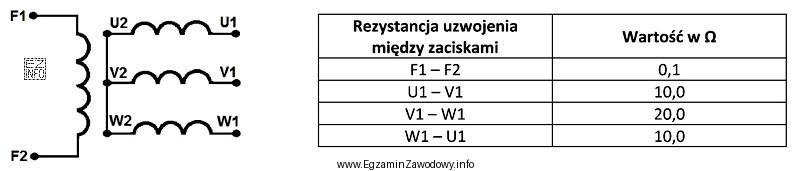

Odpowiedź "zwarcie w uzwojeniu wzbudzenia i zwarcie w jednej fazie uzwojenia twornika" jest spójna z sytuacją, w której pomiary wskazują jednocześnie:
- wartość rezystancji obwodu wzbudzenia zaniżoną (objaw zwarcia),
- asymetrię rezystancji faz twornika, gdzie jedna faza ma wynik charakterystyczny dla zwarcia.
Dlaczego pozostałe odpowiedzi są błędne?
- Warianty z przerwą w uzwojeniu wzbudzenia nie pasują do obrazu, w którym obwód wzbudzenia nadal ma przewodzenie i nie wykazuje "zaniku" rezystancji/ciągłości typowego dla przerwy.
- Warianty z przerwą w jednej fazie twornika nie pasują do sytuacji, gdy faza wykazuje wynik wskazujący na obniżenie rezystancji (zwarcie), a nie na wzrost do bardzo dużej wartości.
Wskazówka egzaminacyjna: przy pytaniach opartych o tabelę wyników zawsze sprawdź osobno: (1) czy występuje asymetria między fazami, (2) czy obwód wzbudzenia zachowuje się jak przerwa czy zwarcie, i dopiero potem wybierz kombinację usterek.
