Sygnalizacja DTMF (Dual-Tone Multi-Frequency) polega na jednoczesnym generowaniu dwóch sinusoidalnych tonów: jednego z grupy częstotliwości "niskich" (wiersze) oraz jednego z grupy częstotliwości "wysokich" (kolumny). Dzięki temu każdy klawisz na klawiaturze telefonu ma unikalną parę częstotliwości, co ułatwia detekcję sygnału w torze telekomunikacyjnym.

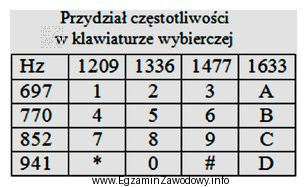

W typowej matrycy DTMF częstotliwości wierszy to: 697 Hz, 770 Hz, 852 Hz, 941 Hz, a częstotliwości kolumn to: 1209 Hz, 1336 Hz, 1477 Hz, 1633 Hz. Cyfry 1–9 tworzą układ 3×3, gdzie "5" znajduje się w środkowym polu. To oznacza, że:
- dla "5" wybieramy drugi wiersz (770 Hz),
- oraz drugą kolumnę (1336 Hz).
Dlatego poprawna para to 770 Hz i 1336 Hz.
Pozostałe propozycje są błędne, bo odpowiadają innym polom matrycy DTMF:
- "697 Hz i 1336 Hz" zawiera prawidłową kolumnę 1336 Hz, ale błędny wiersz (697 Hz), czyli pasuje do cyfry z górnego środkowego pola.
- "697 Hz i 1209 Hz" to jednocześnie inny wiersz i inna kolumna, czyli para odpowiada innemu klawiszowi (górny lewy obszar matrycy cyfr).
- "852 Hz i 1477 Hz" to wyższy wiersz i wyższa kolumna, co odpowiada klawiszowi z prawej strony w niższym wierszu cyfr, a nie środkowej "5".
Wskazówka egzaminacyjna: zapamiętaj, że "5" to przecięcie drugiego wiersza i drugiej kolumny w podstawowej siatce cyfr 1–9; wtedy łatwiej odtworzysz parę częstotliwości z tabeli.
