W tradycyjnym bloku kondensacyjnym para wodna po wykonaniu pracy w turbinie trafia do układu kondensacyjnego, którego zadaniem jest skroplenie pary i odebranie z niej ciepła w układzie chłodzenia. Dzięki temu można utrzymać korzystne warunki pracy turbiny (m.in. odpowiednie ciśnienie na wylocie) i zamknąć obieg woda–para, bo skropliny wracają dalej do części zasilania.
Dlaczego poprawna jest odpowiedź: "kondensacyjnego"?

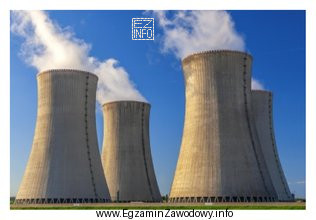

Jeżeli na zdjęciu przedstawiono obiekty typowe dla skraplania/chłodzenia (np. skraplacz, elementy układu wody chłodzącej, chłodnię, pompownię wody chłodzącej), to są one funkcjonalnie związane właśnie z etapem "po turbinie", czyli z kondensacją pary i odprowadzeniem ciepła.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Układ zasilania kotła dotyczy przygotowania i tłoczenia wody zasilającej do kotła (pompy zasilające, podgrzewacze regeneracyjne, odgazowanie). Choć kondensat jest potem wykorzystywany w zasilaniu, to urządzenia kondensacyjne i chłodzące nie są tym samym, co typowe urządzenia "zasilania kotła".
- Układ oczyszczania spalin obejmuje instalacje ograniczania emisji w ciągu spalin (np. odpylanie/odsiarczanie w zależności od technologii). Jest to odrębna gałąź technologiczna, niezwiązana bezpośrednio ze skraplaniem pary po turbinie.
- Układ gospodarki paliwami to ciąg przygotowania, transportu i podawania paliwa do kotła (magazynowanie, podajniki, młyny węglowe w technologiach węglowych itp.). Obiekty układu kondensacyjnego nie realizują funkcji paliwowych.
Wskazówka egzaminacyjna: gdy masz wątpliwość, zadaj sobie pytanie: "czy to urządzenie pracuje po stronie woda–para i służy odprowadzeniu ciepła po turbinie?". Jeśli tak, najczęściej jest to układ kondensacyjny/chłodzenia, a nie paliwo ani spaliny.
