KWALIFIKACJA ELE5 - CZERWIEC 2018 (test 2)



PYTANIE NR 32.

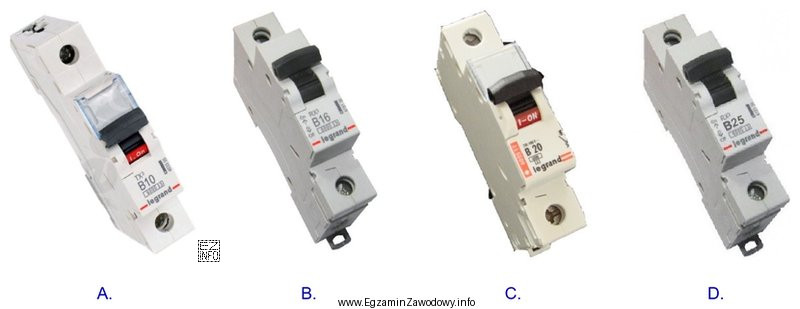

W trakcie pomiarów impedancji pętli zwarcia obwodu gniazda jednofazowego 230 V przyrząd wskazał wartość Zs = 4,5 Ω. Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć mierzony obwód, aby zapewnić ochronę przy uszkodzeniu, realizowaną przez samoczynne wyłączenie zasilania?
W trakcie pomiarów impedancji pętli zwarcia obwodu gniazda
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie zdjęcia, aparat oznaczony jako A to wyłącznik nadprądowy z charakterystyką B10, co oznacza, że jest to wyłącznik o prądzie znamionowym 10 A i charakterystyce wyzwalania B, odpowiedni dla ochrony obwodów oświetleniowych i gniazd w instalacjach domowych. Wyłącznik ten jest zdolny do przerwania prądu zwarcia o wartości 51 A, co jest wystarczające w opisanym przypadku. Pozostałe aparaty mają wyższe wartości prądów znamionowych, co może nie zapewnić odpowiedniej ochrony w przypadku mniejszych prądów zwarcia.
