KWALIFIKACJA ELM4 - CZERWIEC 2024



PYTANIE NR 13.

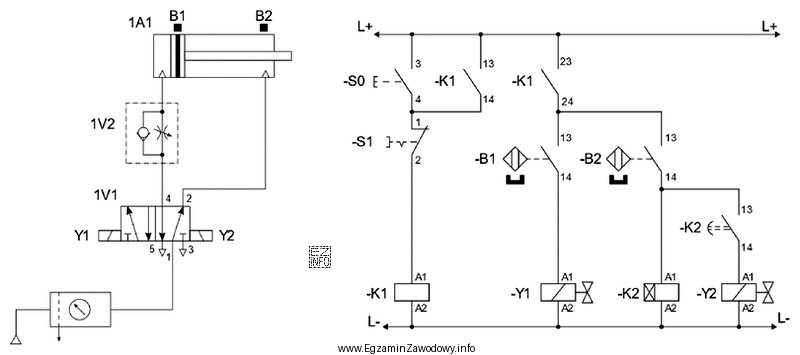

W układzie elektropneumatycznym przedstawionym na rysunku po wciśnięciu przycisku S0 tłoczysko siłownika 1A1 wysuwa się. Mimo zadziałania przekaźnika czasowego K2 i odliczenia czasu 10 sekund, tłoczysko siłownika nie wsuwa się. Powodem wadliwej pracy układu może być usterka polegająca na
W układzie elektropneumatycznym przedstawionym na rysunku po wciśnię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie elektropneumatycznym przedstawionym na rysunku, po wciśnięciu przycisku S0, przekaźnik K1 załącza cewkę Y1, co powoduje wysunięcie tłoczyska siłownika 1A1. Po upływie 10 sekund, przekaźnik czasowy K2 powinien załączyć cewkę Y2, co spowoduje przesunięcie zaworu 1V1 i wsunięcie tłoczyska siłownika 1A1. Jeśli tłoczysko siłownika nie wsuwa się, najbardziej prawdopodobną przyczyną jest nieciągłość połączenia -Y2:A2/L-, ponieważ cewka Y2 nie jest zasilana, co uniemożliwia zmianę położenia zaworu 1V1.
