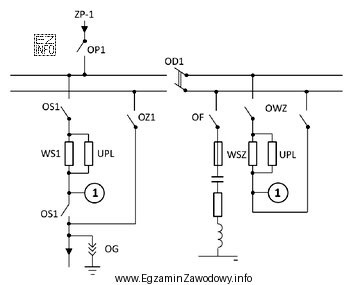

W rozdzielniach trakcyjnych prądu stałego obok torów mocy występują także obwody pomiarowe, które umożliwiają bieżącą kontrolę parametrów (np. napięcia szyn, prądów w odpływach, stanów sygnalizacyjnych). Jeżeli na schemacie wskazano miejsce "do podłączenia" elementu (oznaczone cyfrą 1), a rozwiązanie zadania przewiduje odpowiedź "przyrząd pomiarowy", oznacza to, że wskazany punkt jest przeznaczony do realizacji funkcji kontrolno-pomiarowej, a nie do łączenia toru mocy.
Odpowiedź "przyrząd pomiarowy" jest poprawna, ponieważ taki element jest podłączany do obwodów pomiarowych (bezpośrednio lub przez przekładniki/układy dopasowujące), aby umożliwić odczyt i nadzór nad pracą rozdzielni.
Pozostałe odpowiedzi nie pasują funkcjonalnie do miejsca przeznaczonego na podłączenie:
- "wyłącznik szybki" to aparat łączeniowy przeznaczony do przerywania prądów w torze mocy i ochrony układu; nie jest to urządzenie "podłączane" jako punkt pomiarowy.
- "zasilacz" jest źródłem zasilania (zwykle dla obwodów pomocniczych/sterowania), a nie urządzeniem służącym do pomiaru parametrów pracy rozdzielni; jego lokalizacja i sposób włączenia wynikają z innego fragmentu układu.
- "odłącznik zasilania rezerwowego" służy do separacji/konfiguracji zasilania (np. przełączeń), czyli realizuje funkcję łączeniową, a nie kontrolno-pomiarową.
Wskazówka egzaminacyjna: gdy w zadaniu pojawia się sformułowanie "w miejscu zaznaczonym na schemacie należy podłączyć", warto sprawdzić, czy symbol/oznaczenie dotyczy gałęzi pomiarowej (często cienkie połączenia, zaciski, odniesienia do mierników) czy toru mocy (aparaty łączeniowe, elementy zabezpieczeniowe). To pomaga uniknąć typowej pomyłki między aparaturą pomiarową a łączeniową.
