Ogranicznik przepięć (SPD) jest elementem ochronnym, którego zadaniem jest ograniczenie wartości przepięcia pojawiającego się w instalacji oraz odprowadzenie energii udaru do przewodu ochronnego i dalej do uziemienia. Z tego powodu sposób włączenia SPD w układzie ma kluczowe znaczenie.
W praktyce ocenia się przede wszystkim:
- czy SPD ma poprawne połączenie z PE/uziemieniem (bez tego nie spełni funkcji ochronnej),
- czy nie jest włączony w torze zasilania w sposób "szeregowy", który powodowałby nienaturalne działanie instalacji (SPD nie jest elementem do ciągłej pracy jako "wstawka" w przewód fazowy),
- czy jego włączenie nie omija istotnych elementów ochronnych lub nie tworzy błędnych powiązań między torami (np. niewłaściwe połączenia między L/N/PE),
- czy układ połączeń odpowiada funkcji ochrony dla danego miejsca w instalacji (np. w rozdzielnicy budynku).

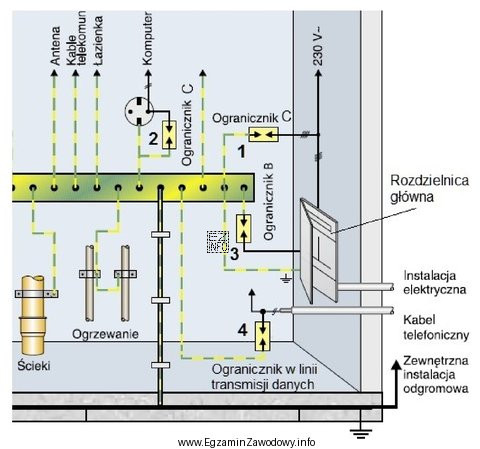

Odpowiedź "2" wskazuje element, który na przedstawionym fragmencie schematu jest zamontowany w sposób niezgodny z zasadą działania ogranicznika przepięć (błąd wynika z analizy jego połączeń w układzie).
Pozostałe propozycje (1, 3, 4) są niepoprawne, ponieważ odnoszą się do elementów, które w tym schemacie nie przedstawiają błędnego montażu SPD: albo nie są ogranicznikami przepięć, albo ich włączenie nie narusza podstawowych zasad (zapewnienie drogi do PE/uziemienia i brak "szeregowego" przerywania obwodu).
Wskazówka egzaminacyjna: przy zadaniach "na rysunku" nie kieruj się położeniem elementu, tylko śledź połączenia. Zadaj sobie pytania: "Gdzie jest PE?", "Czy SPD ma drogę do uziemienia?", "Czy SPD nie został wstawiony jak bezpiecznik w przewód?" — to zwykle najszybciej ujawnia błąd.
