KWALIFIKACJA ELM4 - CZERWIEC 2022



PYTANIE NR 33.

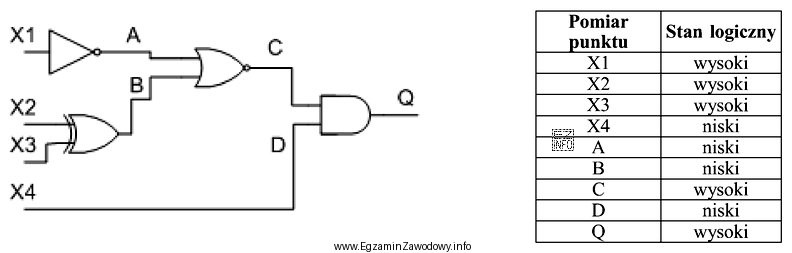

W układzie, którego schemat pokazano na rysunku, zmierzono poziom napięć na wejściach i wyjściach bramek logicznych. Wyniki pomiarów zapisano w tabeli. Która bramka logiczna jest uszkodzona?
W układzie, którego schemat pokazano na rysunku, zmierzono
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy działania poszczególnych bramek logicznych w układzie, stwierdzono, że bramka AND jest uszkodzona. Wynika to z faktu, że dla wejść C = wysoki i D = niski, wyjście Q powinno być niskie, a jest wysokie. Pozostałe bramki działają poprawnie zgodnie z ich logiką.
